Q：HY2510 0V禁充推荐测试方法
A：
以下是针对需要0V禁充的功能所推荐的测试方式:
测试结果:
如需 HY2510 规格书、样品或选型建议，欢迎联系**深圳市威伯电子科技（Well-buy Technology）**获取一对一技术支持。
请使用现代浏览器访问完整版页面。

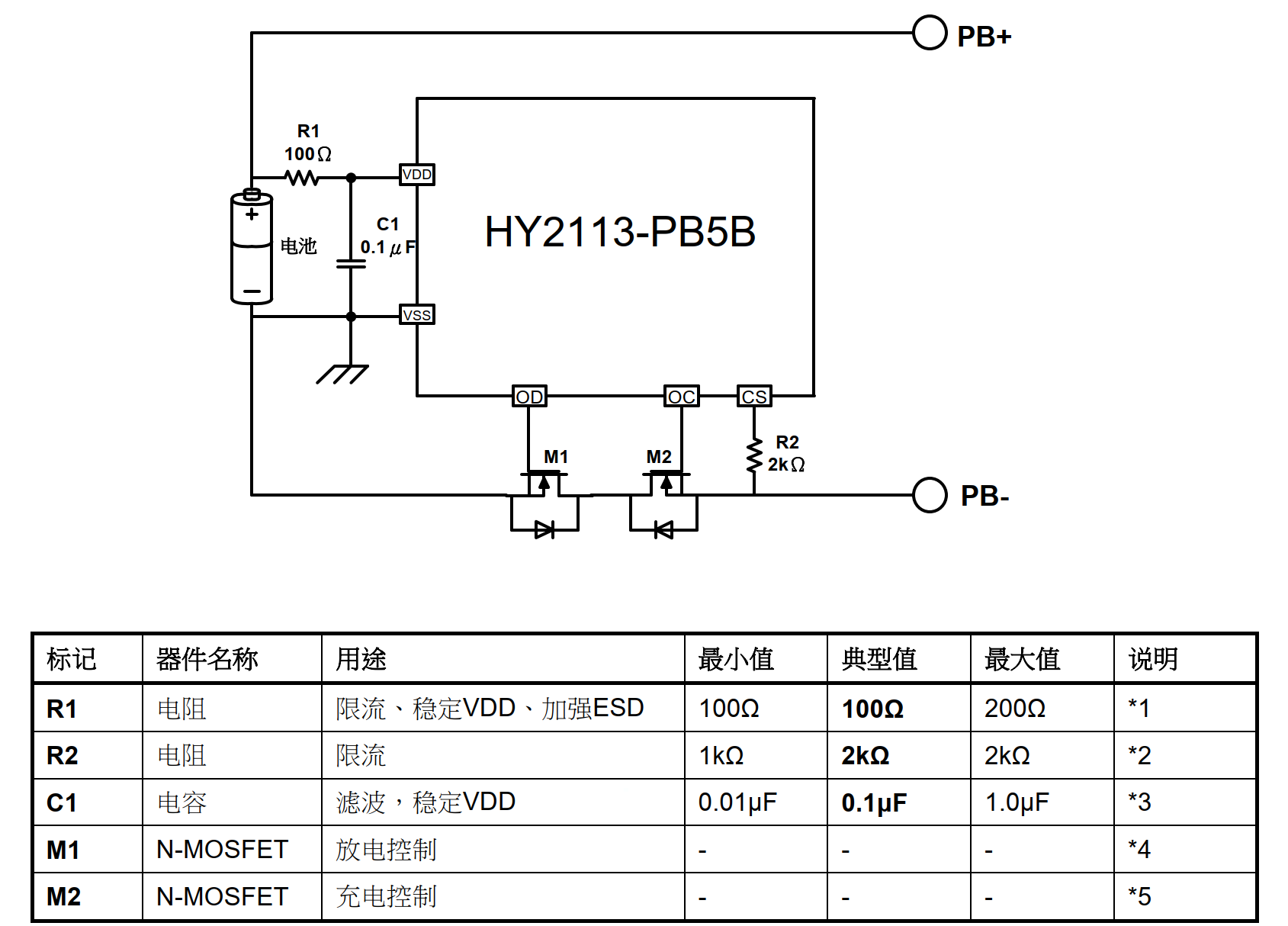

深圳市威伯电子科技是 SIS(原HYCON宏康科技) 授权代理商，本页汇整 HY2512、HY2510、HY2113 等锂电池保护芯片（锂保芯片）常见技术问题与解答，涵盖保护芯片・电量计・安规讯息等主题。如需直接查看具体问题，请点击问题标题跳转专页。
以下是针对需要0V禁充的功能所推荐的测试方式:
测试结果:
如需 HY2510 规格书、样品或选型建议，欢迎联系**深圳市威伯电子科技（Well-buy Technology）**获取一对一技术支持。
0V 可充(0V battery charge function available)之定義
-> 0V 電池可以充電是指:充電器的充電電壓高於規格書上的電壓值(V0CH),才可以對電芯進行充電動作。
0V 禁充(0V battery charge function unavailable)之定義
-> 0V 電池禁止充電是指: 當電芯電壓低於規格書上的電壓值(V0IN)時,將無法對電芯進行充電動作。
如需 HY2510 规格书、样品或选型建议，欢迎联系**深圳市威伯电子科技（Well-buy Technology）**获取一对一技术支持。
在实际应用电路中, MOS的QG参数会影响实际开关的时间, 因此以下是相关的原理说明,
t0~t1:短路瞬間，B+被下拉導致VGS(OD)一同被下拉至V1，但由於VDD 外部RC 影響，波
型會較平緩。
t0~t2:保護IC 本身Delay 時間，短路後IC 等待至t2 開始將OD pull low。

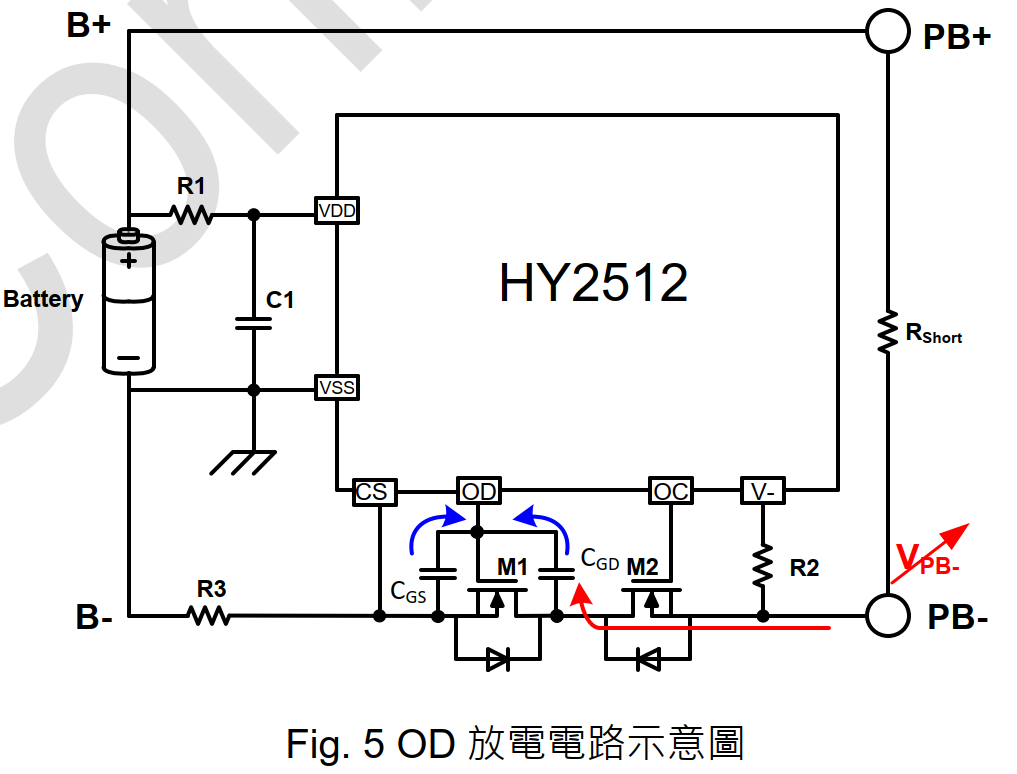

t2~t3:OD Pin pull low，開始進行第一段放電至V2，參考Fig. 5 藍線所示。
t3~t4:當VGS放電至V2時，電壓已不足以將MOS導通，故Drain(PB-)端電壓開始拉高至PB+，
導致電荷流入CGD 中，產生一段平緩區(甚至可能會拉高)，參考Fig. 5 紅線所示。
t4~t5:當MOS 完全關斷後，VGS 繼續放電至VSS。

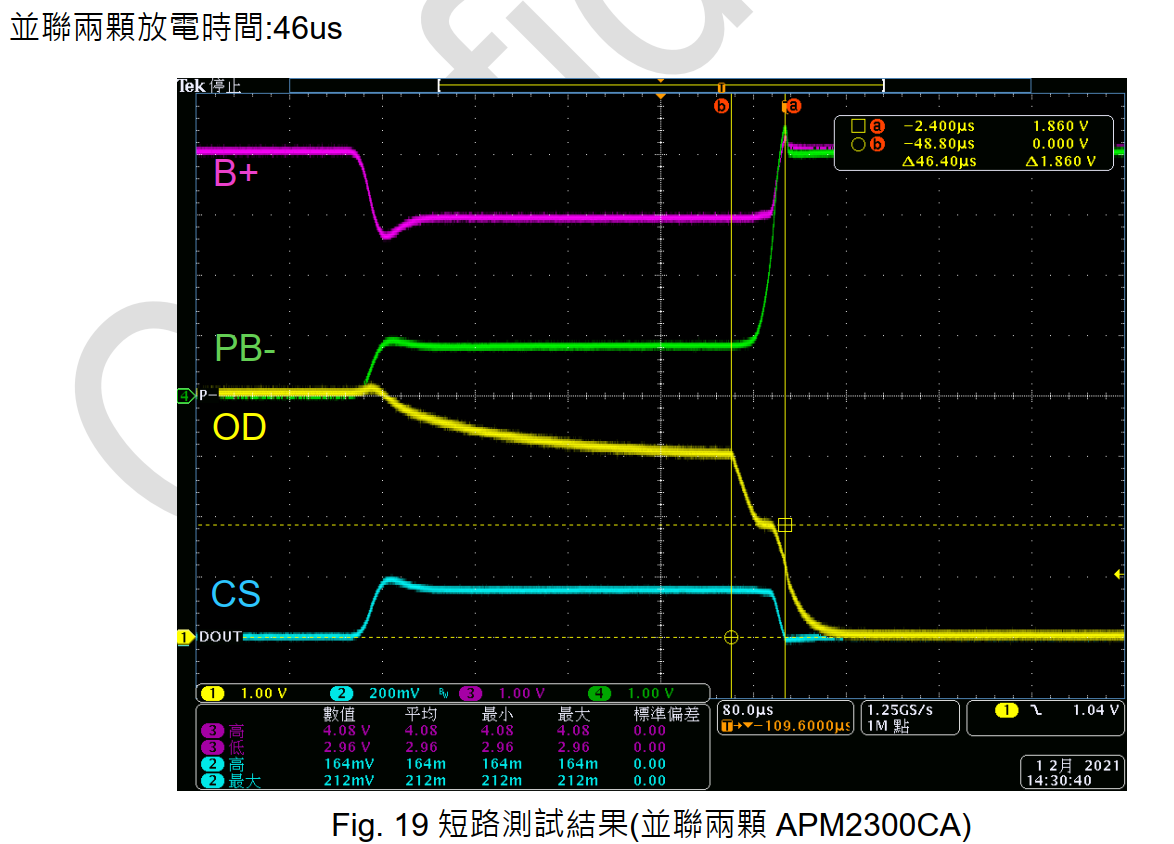

以下为实际测试结果:
从上述可以看到多个MOS并联后的TSIP会些微影响TSIP的时间, 因此, 在评估MOS时可以透过以下公式估算TSIP的时间:
TSIP = TSIP0 + 4.98 ∗ Qg
此公式是透过多个测试组合所归纳出来的一个评估方法, 用于快速评估Qg对TSIP的影响。
如需 HY2512规格书、样品或选型建议，欢迎联系**深圳市威伯电子科技（Well-buy Technology）**获取一对一技术支持。
SMBus 与 I2C 的兼容性说明
一、背景
SMBus（System Management Bus，系统管理总线）由 Intel 于 1995 年基于 I²C 协议定义，广泛用于电池管理、电源监控等系统。HYCON 多款 BMS 芯片采用 SMBus 接口与主控通信，了解 SMBus 与 I²C 的差异有助于避免通信异常。

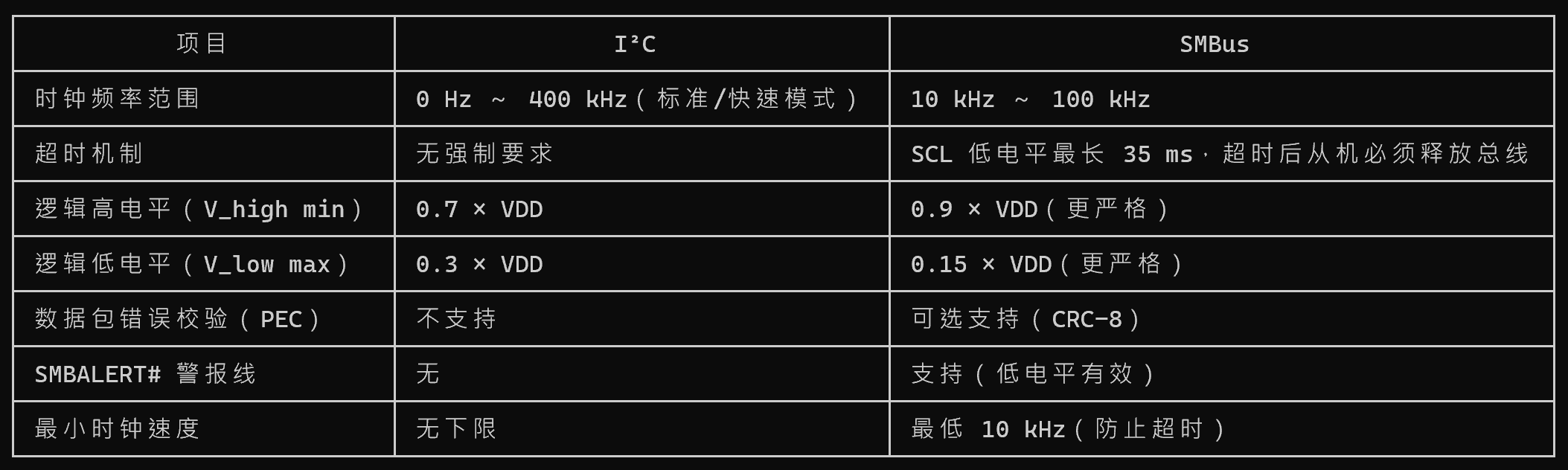

二、SMBus 与 I²C 的主要差异
三、I²C 主控连接 SMBus 从机（BMS 芯片）的注意事项
1. 时钟频率：确保主控 I²C 时钟在 10 kHz ～ 100 kHz 范围内。低于 10 kHz 会触发 BMS 芯片的总线超时保护，导致通信中断。
2. 电压阈值：SMBus 对高低电平的判定比 I²C 更严格。若系统电压为 3.3 V，高电平信号须 ≥ 2.97 V，低电平须 ≤ 0.495 V。使用电平转换器时须验证转换后的电平是否满足要求。
3. 总线超时：SMBus 规定 SCL 持续低电平不得超过 25 ～ 35 ms。若主控执行长时间 Clock Stretching（时钟延展），可能触发从机复位。建议在初始化时确认主控的 Clock Stretching 时长。
4. PEC 数据包错误校验：部分 HYCON BMS 芯片支持 PEC（CRC-8）。若主控不支持 PEC，须确认芯片的 PEC 使能引脚或寄存器配置为禁用状态，否则校验失败会导致数据被丢弃。
四、SMBALERT# 警报功能
SMBus 定义了 SMBALERT# 引脚（低电平有效），当 BMS 芯片检测到过压、过温、过流等异常时，会主动拉低该引脚通知主控。主控收到中断后，以广播地址 0x0C 发送 Alert Response Address 命令，芯片回应自身地址，完成中断识别。
若主控使用的是标准 I²C（无 SMBALERT# 支持），可改为轮询方式定期读取状态寄存器代替中断机制。
五、常见问题排查
- 通信偶发 NAK：检查 SCL 时钟频率是否低于 10 kHz，或 SCL 低电平是否超过 35 ms。
- 读取数据异常：确认 PEC 配置是否一致（主从两端须同时启用或禁用）。
- 芯片无响应：检查 SDA/SCL 上拉电阻是否合适（SMBus 推荐 10 kΩ，具体取值与总线电容相关）。
- 电平不匹配：使用逻辑分析仪验证实际 SDA/SCL 高低电平是否满足 SMBus 阈值要求。
瑞萨LUT算法的基本原理是：在不同放电倍率（C-rate）和温度条件下，通过CC（恒定电流）放电实验，记录电池从满电到终止电压（EOD）的电压曲线，并提取校正点（Correction Point, CPL）对应的电压值形成查找表。在实际运行中，当电池电压达到该校正点时，系统强制将剩余容量（RC）修正为预设值，从而消除库仑积分的累积误差。
与早期观点认为LUT无法补偿老化不同，瑞萨提供了明确的老化补偿路径：用户可通过Dataflash参数手动填入电芯老化后的阻抗值。电量计基于该阻抗参数，对电压-电量映射关系进行偏移修正，从而在一定程度上恢复放电末期的校正精度。这一机制使得LUT算法具备了可配置的老化适应能力。
瑞萨LUT在放电末期设置了两个关键节点：
通过这两个节点的配合，瑞萨LUT在放电末期的典型精度可控制在 7%~10% 误差范围，与TI CEDV在老化状态下的表现（15%-25%为严重老化极端值，典型应用中约8%-12%）基本处于同一水平。
TI CEDV本质上是“库仑计+末期电压补偿”的混合算法。它通过库仑积分累计电量，并在电池电压下降到EDV2（约7%）、EDV1（约3%）、EDV0（0%）三个阈值时强制修正SOC。
CEDV没有内置的自适应老化补偿机制。电池内阻随老化升高后，模型参数（如R0、R1）不再匹配，导致末期电压补偿点提前触发，从而产生 15%-25% 的FCC和SOC误差（尤其是严重老化电池）。若要改善，需重新通过GPCCEDV工具标定参数，无法在线动态调整。
CEDV同样依赖末期固定电压阈值，但缺乏类似LUT的“快速平滑点”机制。在低温或大电流放电时，EDV点可能被严重提前触发，导致SOC从50%直接跳变至0%。此外，FCC的学习必须依赖一次完整的放电过程，不适合不允许掉电的应用。
Impedance Track是TI的高端电量计算法，其核心是动态学习电池的OCV-DOD特性和内阻表（Ra table）。与LUT和CEDV依赖固定查表或阈值不同，IT算法在每次静置时通过OCV校准DOD，在充放电过程中通过电量变化更新Qmax（总化学容量），同时在负载下实时计算不同DOD点的内阻。
IT算法能够全自动补偿老化：随着电池循环次数增加，Qmax逐渐衰减，Ra表中各DOD点的内阻值升高，所有这些变化都会被算法自动更新并用于剩余电量仿真。无需人工填入老化参数。
IT算法没有固定的百分比校正点，而是通过持续仿真（每秒一次）预测剩余电量。其典型误差在1%以内，且在整个生命周期内保持稳定。同时支持mAh和Wh两种容量输出，对变负载、变温、老化均有良好的鲁棒性。

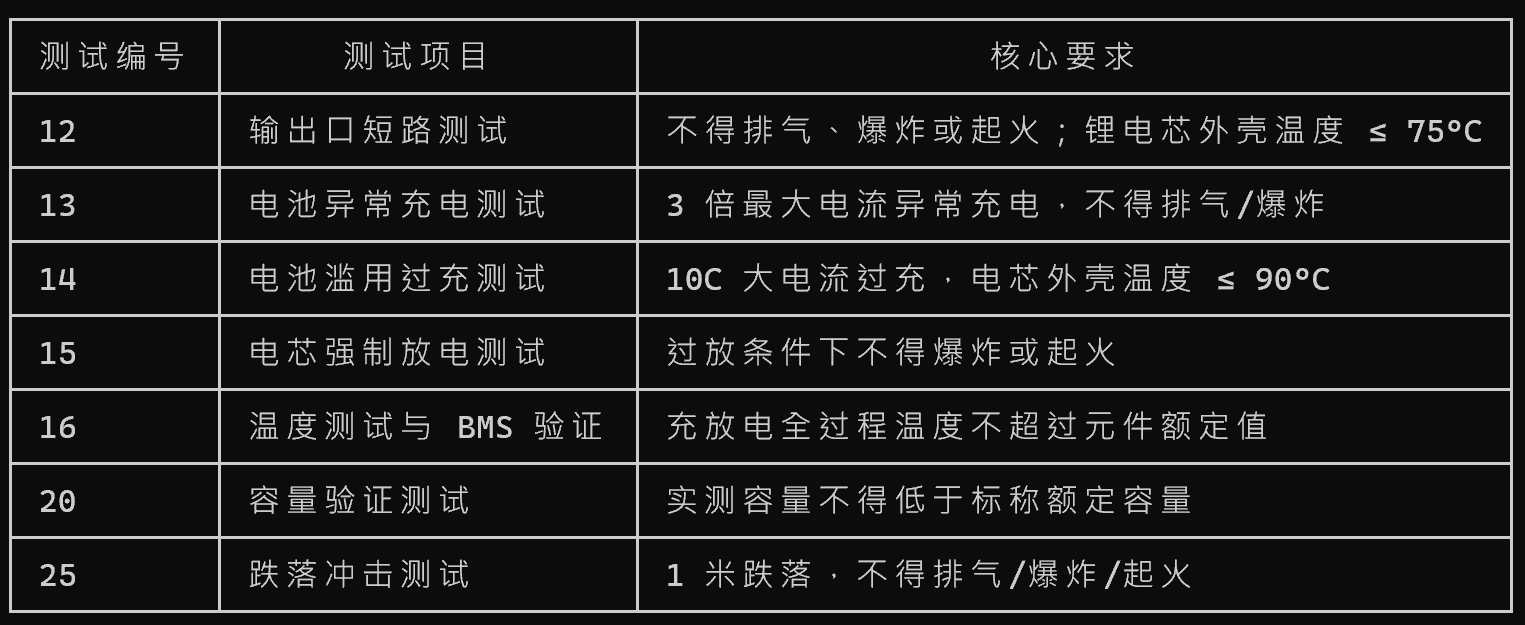

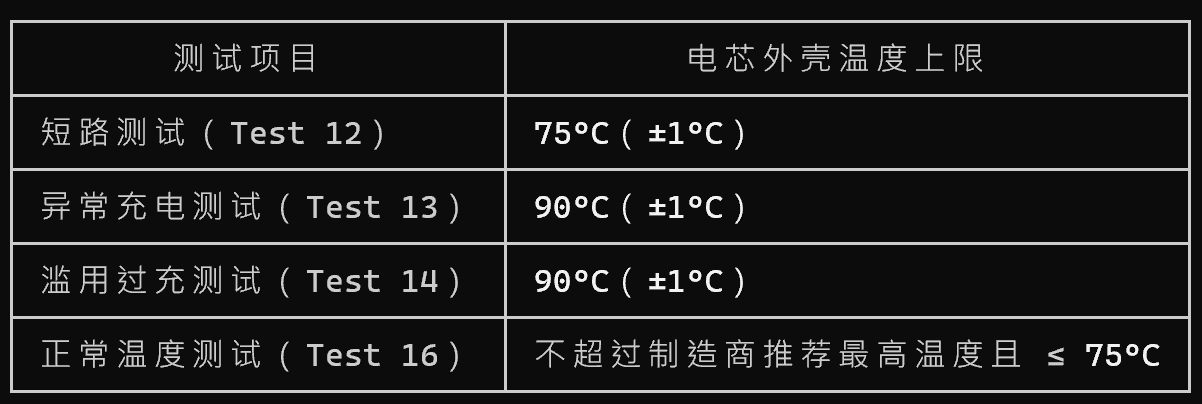

UL 2056: 2025 在多个测试项目中对电芯温度做出明确限制：

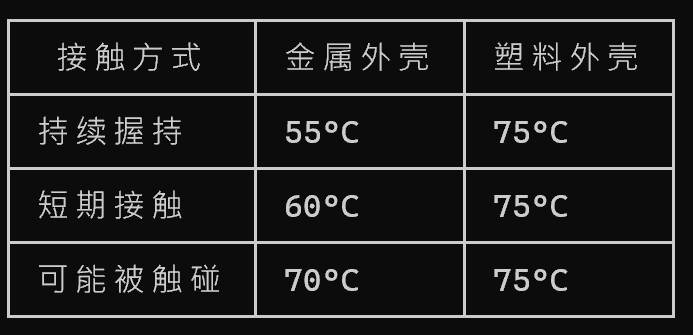

可接触外壳表面温度限值（Test 16）：

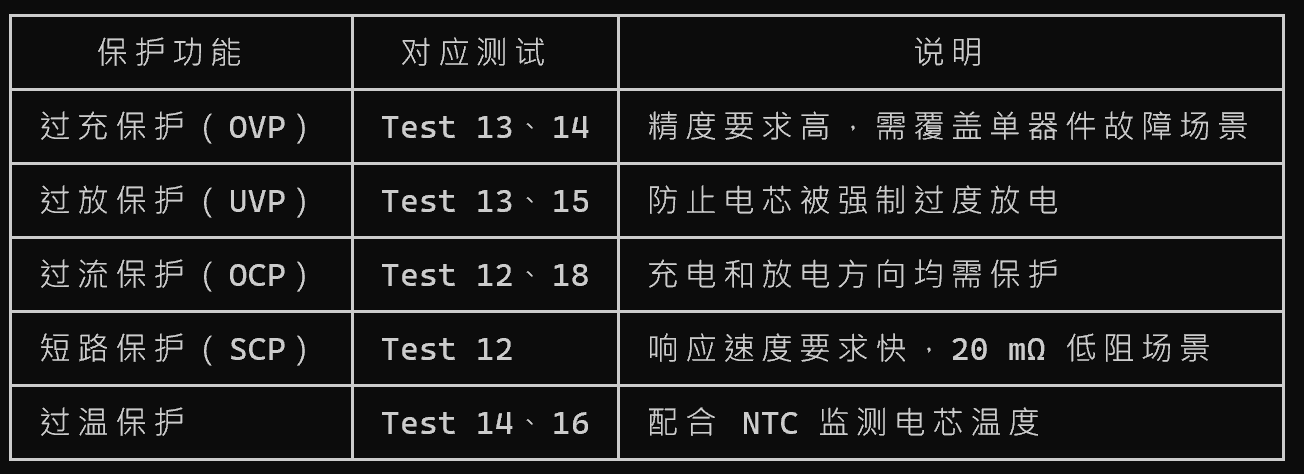

BMS 设计建议： 选用具备温度保护功能的 BMS 芯片，或配合外部 NTC 热敏电阻实现过温保护，可有效降低温度测试超标风险。
一、锂电池的分类与 UN 编号

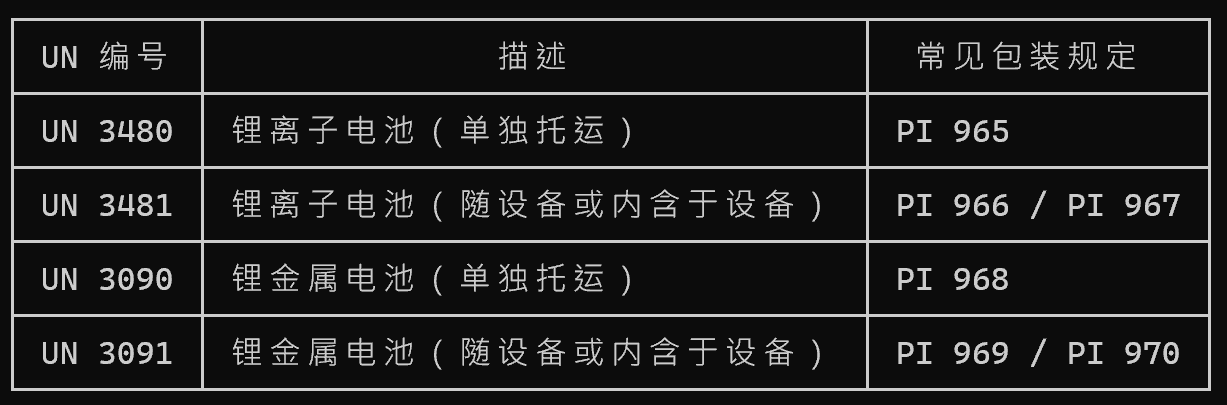

锂电池依化学类型及包装形态分为四个 UN 编号：
锂离子电池（UN 3480/3481）为可充电电池，常见于手机、笔记本、电动工具及配备 BMS 的储能系统。锂金属电池（UN 3090/3091）为一次性不可充电电池。
二、包装规定（Packing Instruction）分区说明

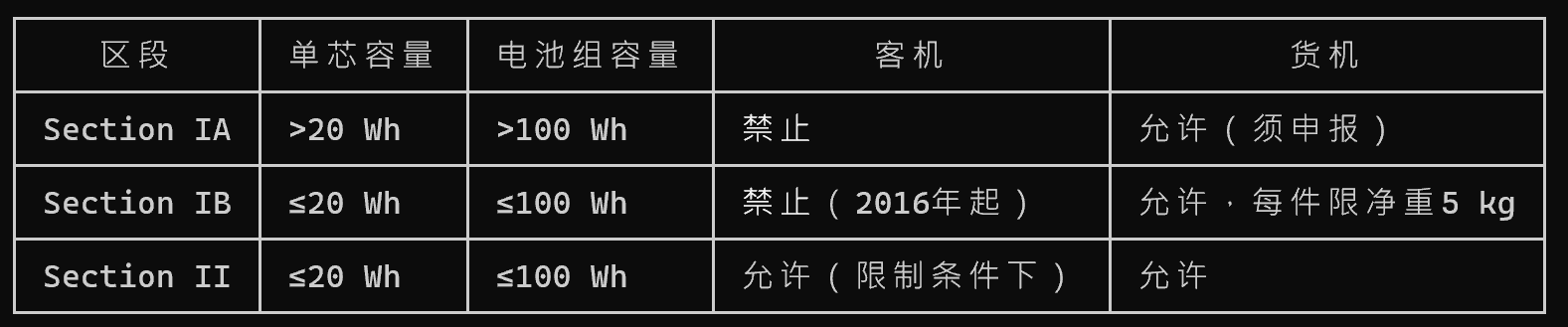

以 PI 965（UN 3480，锂离子电池单独托运）为例，分为三个区段：
重要：自 2016 年 4 月起，IATA/ICAO 禁止将锂离子电池作为货物（Cargo）运输于客机货舱。UN 3480 仅可走全货机（Cargo Aircraft Only）。
三、荷电状态（State of Charge，SOC）要求
- PI 965 Section IB 及 Section II：锂离子电池单独托运时，荷电状态须 不超过 30% 额定容量
- 随设备或内含于设备（PI 966 / PI 967）：无强制 SOC 限制，但须确保设备在运输中不会意外启动
四、UN 38.3 测试要求
所有锂电池须通过联合国《关于危险货物运输的建议书》第 38.3 条款的测试，包括：
- T.1 高度模拟（低气压）
- T.2 热测试（高低温循环）
- T.3 振动测试
- T.4 冲击测试
- T.5 外部短路
- T.6 撞击测试（针刺）
- T.7 过充电测试
- T.8 强制放电测试
托运前须能提供 UN 38.3 测试摘要报告，部分航空公司或海关会要求查验。
五、标签与标记要求
自 2016 年起强制要求张贴锂电池操作标签（Lithium Battery Handling Label），标签须注明：
- UN 编号
- 电话联络号码（货运紧急联络）
- 单芯瓦时（Wh）或锂含量（g）
此外，外包装须标注：
- 正确的运输名称
- UN 编号
- 托运人与收货人信息
六、危险品申报文件

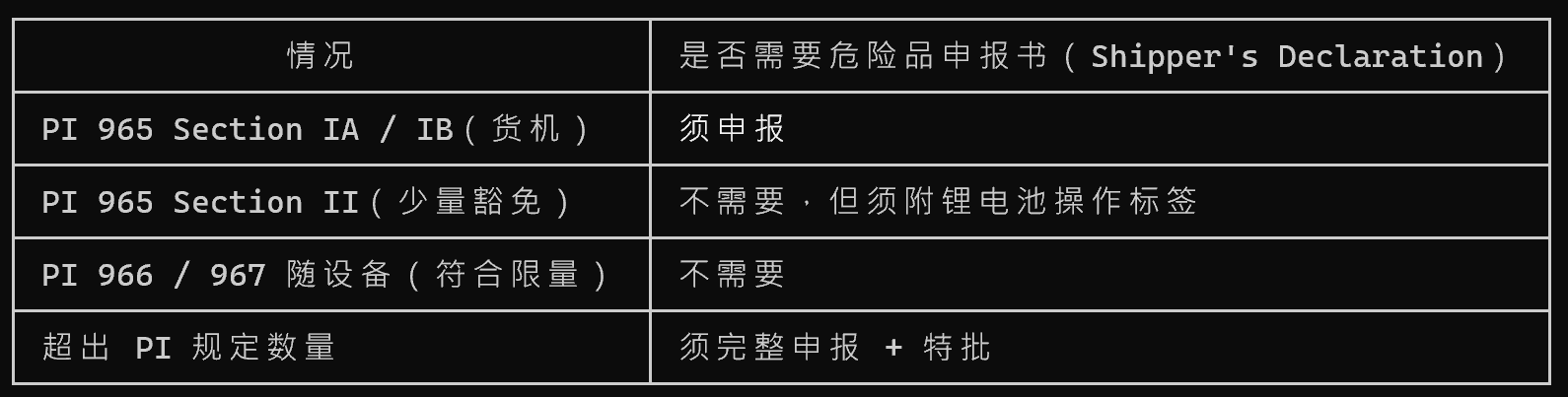

七、常见注意事项
1. BMS 保护板：含有锂电池的成品若配备 BMS（电池管理系统），须确认整体电池组的瓦时数落在正确的 PI 区段，再决定申报类别。
2. 样品寄送：少量锂电池样品可依 Section II 豁免条件走快递（DHL / FedEx 均接受），但须在包装外注明相关信息。
3. 锂聚合物电池（LiPo）：归类于锂离子电池（UN 3480 / UN 3481），适用相同规定。
4. 航空公司附加规定：各航空公司可能在 IATA 基础上有额外限制，托运前建议向航空公司确认。
参考文件：IATA Lithium Battery Guidance Document 2017 Edition
UL 2056 第 14 节「电池滥用过充测试」对 BMS 的过充保护提出了严苛要求：
测试条件：
- 以 10C 大电流恒流充电，电源电压为单节电芯上限充电电压的 1.1 倍
- 若保护装置（如 PTC）在测试中触发，须复位并继续，至少循环 10 次
- 同时评估电池保护电路中单个元器件故障时的过充情形
判定标准：
- 电芯外壳温度不得超过 90°C（±1°C）
- 样品不得发生爆炸或起火
BMS 选型建议：
- 过充保护电压（VCU）需精确稳定，推荐选用精度 ±25 mV 以内的芯片
- 需具备单节电芯独立监控能力（多串应用）
- 保护电路中的关键器件应选用经 UL 认证的可靠保护装置，可免于故障测试豁免
HYCON HY2512、HY2510 系列二保芯片具备高精度 VCU 检测，适合需要通过 UL 2056 认证的移动电源设计。
UL 2056 第 12 节「输出口短路测试」是最严格的安全测试之一：
测试条件：
- 以 80 ±20 mΩ 电阻负载模拟短路（标准工况）
- 另有 20 mΩ 低阻测试（严苛工况），样品需覆盖在软木板上的粗棉布中进行
- 同时评估充电状态下的边充边放短路场景
- 测试环境温度：20°C 和 55°C 两种条件
判定标准：
- 样品不得排气、爆炸或起火
- 不得因电芯外壳破裂导致电解液泄漏
- 电芯外壳温度 ≤ 75°C（±1°C）
- 粗棉布不得出现炭化或燃烧
BMS 设计要点：
- 短路保护（VSIP）响应时间需足够快，防止大电流长时间流过电芯
- BMS 中的过流/短路保护应能在单器件故障条件下仍然有效（或通过 UL1434 认证的 PTC 替代）
HYCON HY2512、HY2510 系列二保芯片具备高精度 VCU 检测，适合需要通过 UL 2056 认证的移动电源设计。
