一、什么是锂电池保护芯片？
锂电池能量密度高、循环寿命长，但其化学特性也决定了它对过充、过放和过流极为敏感。一旦超出安全边界，轻则容量骤减，重则热失控起火爆炸。
保护芯片（Protection IC / PCM IC） 是串联在电池回路中的专用集成电路，实时监测电芯电压与回路电流，在异常时切断 MOSFET 开关以保护电池。其核心功能包括：
- 过充保护（OVP）：电芯电压超过阈值（通常 4.2 V～4.35 V）时切断充电回路
- 过放保护（UVP）：电芯电压低于阈值（通常 2.5 V～3.0 V）时切断放电回路
- 过流 / 短路保护（OCP / SCP）：检测到异常大电流时在数微秒内断开回路
- 过温保护（OTP）：部分型号内建温度检测，超温时自动断电
二、一保、二保、均衡芯片的区别
一次保护芯片（一保 / Primary Protection IC）
一保芯片是锂电保护的第一道防线，直接与电芯连接，控制充放电 MOSFET。典型代表如 HYCON HY2113、HY2118、HY2116、HY2510、HY2512 系列，适用于单节至多节锂电池组。
特点：
- 响应速度快（短路保护 < 200 μs）
- 静态电流极低（≤ 3 μA），延长待机时间
- 封装小（SOT-23、SOT-363、DFN 等），适合空间紧张设计
二次保护芯片（二保 / Secondary Protection IC）
二保芯片是第二道防线，与一保并联使用，专门应对一保芯片失效的极端场景。典型代表如 HYCON HY2141、HY2142、HY2143、HY2741、HY2742、HY2743 系列（4S 二保）。
特点：
- 不控制 MOSFET，而是通过熔断器（Fuse）或直接驱动保护电路永久断开
- 保护阈值设定略高于一保（例如一保 VCU 4.25 V，二保 4.35 V）
- 主要应用于电动工具、储能、医疗等对安全等级要求高的场合
均衡芯片（Balancing IC）
多节锂电池串联时，各电芯容量不一致会导致整组提前终止充放电，均衡芯片通过主动或被动均衡将各节电芯电压拉平，最大化电池组容量和循环寿命。典型代表如 HYCON HY22 系列。
三、欧盟锂电池相关法规要点
产品销往欧盟市场，必须了解以下核心法规。保护芯片的选型直接影响合规性。
欧盟电池法规 2023/1542（EU Battery Regulation）
2023 年 8 月正式生效，是欧盟史上最严格的电池监管框架。核心要求包括：
- 碳足迹声明：大容量电池（2 kWh 以上）须申报全生命周期碳排放
- 电池护照（Battery Passport）：2027 年起，电动车与工业电池须附数字电池护照，记录原材料来源、容量衰减曲线
- 安全要求：便携式电池须能被最终用户安全更换（影响产品设计方向）
对选型的影响：保护芯片须支持标准通信接口（I²C/SMBus），以便电量计上报 SOC、SOH 数据满足数字护照要求。
IEC 62133 — 便携式锂电池安全标准
欧盟市场消费类锂电产品的必要认证。测试项目包括：
- 过充测试、强制放电测试、机械冲击、振动、高温存放
保护芯片须通过 OVP 精度 ≤ ±50 mV 才能满足 IEC 62133 过充测试要求。
UN 38.3 — 锂电池运输认证
含锂电池的产品空运必须通过 UN 38.3，测试短路、过充、振动、高度模拟（15 kPa）等 8 项。保护芯片的短路保护响应时间（< 200 μs）和短路电流切断能力直接影响此项测试结果。
CE / RoHS / REACH
- CE：进入欧盟市场的强制标志，通过 IEC 62133 是取得 CE 认证的关键路径
- RoHS：限制铅、镉、汞等有害物质，HYCON 系列芯片均符合 RoHS 2.0（10 种物质限制）
- REACH：化学品注册法规，芯片封装材料须满足 SVHC 高关注物质清单要求
四、主流应用场景选型建议
4.1 智能穿戴装置（手环、手表、耳机）
设计挑战： 电池容量小（50～500 mAh）、空间极度受限、需要极低静态功耗以保障续航。
选型要点：
- 静态电流 ≤ 1 μA（休眠态）
- 封装：SOT-23-6 或更小（DFN 1.0×1.5 mm）
- 过放保护电压：2.8 V～3.0 V（防止深度放电损坏电芯）
- 0 V 禁充功能（电芯完全耗尽后禁止直接充电，防止爆炸）
推荐方向： HY2510 系列（单节，SOT-23，静态电流 2 μA）
4.2 电子烟（雾化器、加热不燃烧）
设计挑战： 瞬间大电流放电（发热丝启动可达 10 A+）、高频充放电循环、需通过 PMTA（美国）或 TPD（欧盟烟草产品指令）相关电气安全测试。
选型要点：
- 放电过流保护阈值（OCP）：可选 5 A～20 A 规格
- 短路保护响应时间：< 200 μs（避免发热丝启动被误判为短路）
- 过温保护（OTP）：建议选带温度检测的型号，防止过热引燃雾化棉
- 欧盟 TPD 指令要求：电池仓须有物理保护措施，与芯片保护形成双重保障
推荐方向： HY2118 / HY2116 / HY2512 系列（高电流版本，可配置 OCP 阈值）
4.3 对讲机（专业级 / 民用对讲）
设计挑战： 电池组通常 1S～2S 串联（7.4 V～14.8 V）、需在宽温范围（-20 °C ～ +60 °C）稳定工作、专业型号要求通过 MIL-STD-810 军用振动冲击测试。
选型要点：
- 串数支持：对应 2S/3S/4S 版本的保护芯片
- 宽温特性：保护阈值温漂须 ≤ ±25 mV（-20 °C ～ 85 °C）
- 二保芯片配置：专业对讲机建议一保 + 二保双重方案
- 均衡芯片：多节电池组必配，延长整组循环寿命
推荐方向： HY2512（一保） HY2120 系列（一保）
4.5 游戏手把 / 游戏周边
设计挑战： 用户使用模式不规律（长时间搁置后突然大电流使用）、需满足各平台认证（Xbox、PlayStation 授权配件须通过对应电气安全测试）、BOM 成本敏感。
选型要点：
- 0 V 禁充保护：长期搁置可能导致电芯深度放电，必须支持
- 过放保护电压：3.0 V（比穿戴设备稍高，平衡续航与电芯寿命）
- 放电过流：游戏手把最大放电电流约 1 A～3 A，选对应 OCP 阈值
- 成本优先：SOT-23 封装，集成双 MOSFET 驱动，减少外围元件
推荐方向： HY2118 / HY2116 / HY2510 / HY2512 基础版本

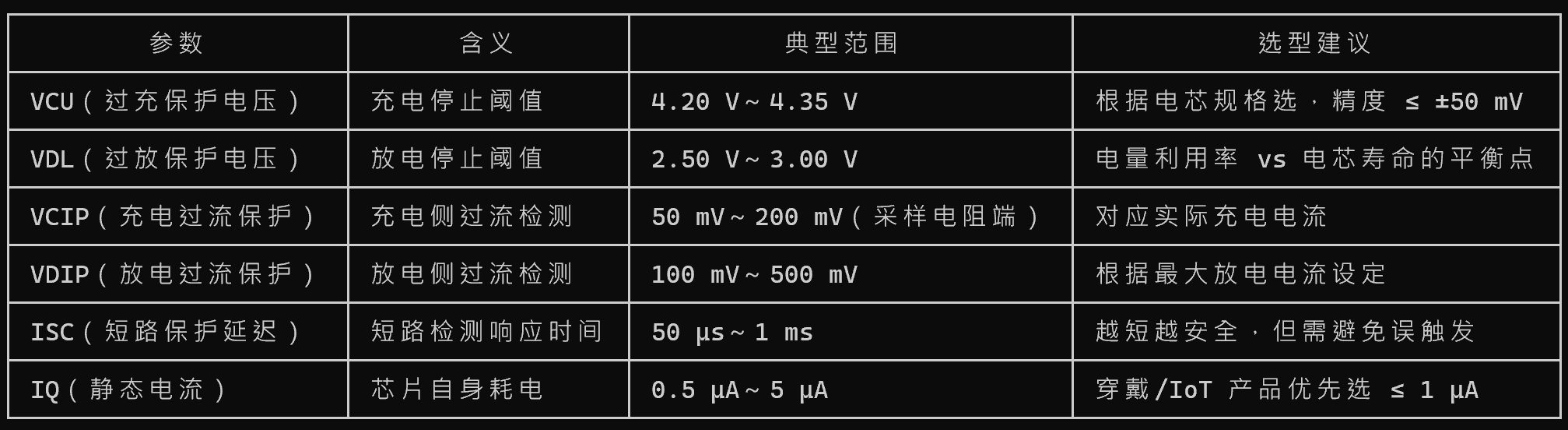

五、选型核心参数速查表
六、总结
锂电池保护芯片的选型没有万能公式，需要结合电芯规格、应用场景、认证要求三个维度综合判断：
1. 确认串数（1S/2S/3S/4S）→ 决定保护芯片的电压范围
2. 确认最大电流→ 决定 OCP 阈值和 MOSFET 规格
3. 确认认证要求→ 欧盟 IEC 62133 / UN 38.3 对精度有明确要求
4. 确认静态电流需求→ 穿戴和 IoT 产品静态电流是关键指标
5. 评估是否需要二保 + 均衡→ 多节电池组、高安全等级应用须配置
深圳威伯电子作为 HYCON 紘康科技授权代理商，提供 HY2113、HY2118、HY2510、HY2512、HY2118、HY2141、HY2741 等完整 BMS 保护芯片系列，可根据应用场景提供选型建议、规格书下载与样品申请服务。
