HY2512WC-H9C

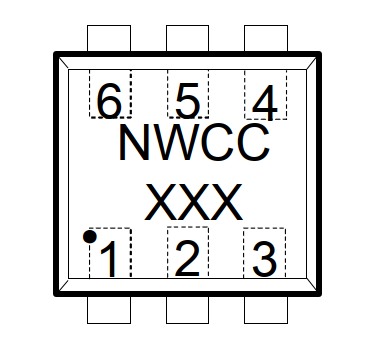

HY2512WC-H9C 锂电池保护芯片 封装图

HY2512WC-H9C 是 SIS(原 HYCON 紘康科技) 推出的锂电池保护芯片(锂保芯片),提供过充、过放、过流及短路保护,采用 SON-6L 封装,支持 1串 串电池组,需外接采样电阻(Rsense),广泛应用于移动电源、蓝牙耳机、智能穿戴、电动剃须刀、便携风扇、智能家居设备等单节锂电池应用,以及电动工具、电动自行车、储能系统等多节锂电池组应用。深圳市威伯电子科技是 SIS(原 HYCON 紘康科技) 授权代理商,可提供 HY2512WC-H9C 规格书下载、参数选型咨询与样品申请服务,欢迎联系询价。

HY2512WC-H9C 电气规格参数
项目规格
品牌SIS(原 HYCON 紘康科技)
分类锂电池保护芯片
封装SON-6L
状态在售
过充保护电压 (VCU)4.495 V
过放保护电压 (VDL)2.35 V
充电过流保护 (VCIP)-0.021 V
放电过流保护 (VDIP)0.021 V
短路保护 (VSIP)0.08 V

扩展参数

参数值
Overcharge Release Voltage【VCR】4.345 V
Over-discharge Release Voltage 【VDR】2.550 V
Discharge Overcurrent Detection Voltage 【VDIP2】0.03 V
0V Battery Charge FunctionUnavailable
Power-down Function/Auto Overdischarge Recovery function NOTE(1)Auto Recovery
Overcharge Detection Delay Time 【TOC】1024 ms
Overdischarge Detection Delay Time【TOD】64 ms
Discharge Overcurrent Detection Delay Time【TDIP】3600 ms
Discharge Overcurrent Detection Delay Time【TDIP2】16 ms
Charge Overcurrent Detection Delay Time【TCIP】16 ms
Load Short-circuiting Detection Delay Time【TSIP】300 µs

应用场景

HY2512WC-H9C 一保芯片广泛应用于移动电源、蓝牙耳机、智能穿戴、电动剃须刀、便携风扇、智能家居设备等单节锂电池应用,以及电动工具、电动自行车、储能系统等多节锂电池组应用。

选型指引

选型时需关注过充保护电压(VCU)是否匹配电芯规格(如 4.2V / 4.35V),过放保护电压(VDL)是否满足系统最低工作电压,支持的串数(1S / 2S / 3S / 4S),以及封装尺寸与 PCB 布局要求。

同系列其他型号

常见问题

查看全部技术支持 →

HY2512WC-H9C 可替代的竞品型号

以下竞品料号经参数比对可由本型号替代(按匹配度排序),点击查看逐项参数对比:

深圳市威伯电子科技是 SIS(原 HYCON 紘康科技) 授权代理商,提供 HY2512WC-H9C 原厂规格书下载、BOM 选型支持与快速样品申请。
如需报价或技术咨询,请通过联系我们页面与销售团队取得联系。
