随着可穿戴设备、TWS 耳机、无线鼠标等消费电子产品对电池管理要求不断提升，传统 1S 保护芯片已难以满足高精度、低功耗与多重保护的综合需求。HYCON 紘康科技推出的 HY2518 系列，在继承 HY2512 成熟保护架构的基础上，新增温度保护与 CTL 外部控制功能，全面升级检测精度，是工程师替换或升级 1S 电池保护方案的理想选择。
---

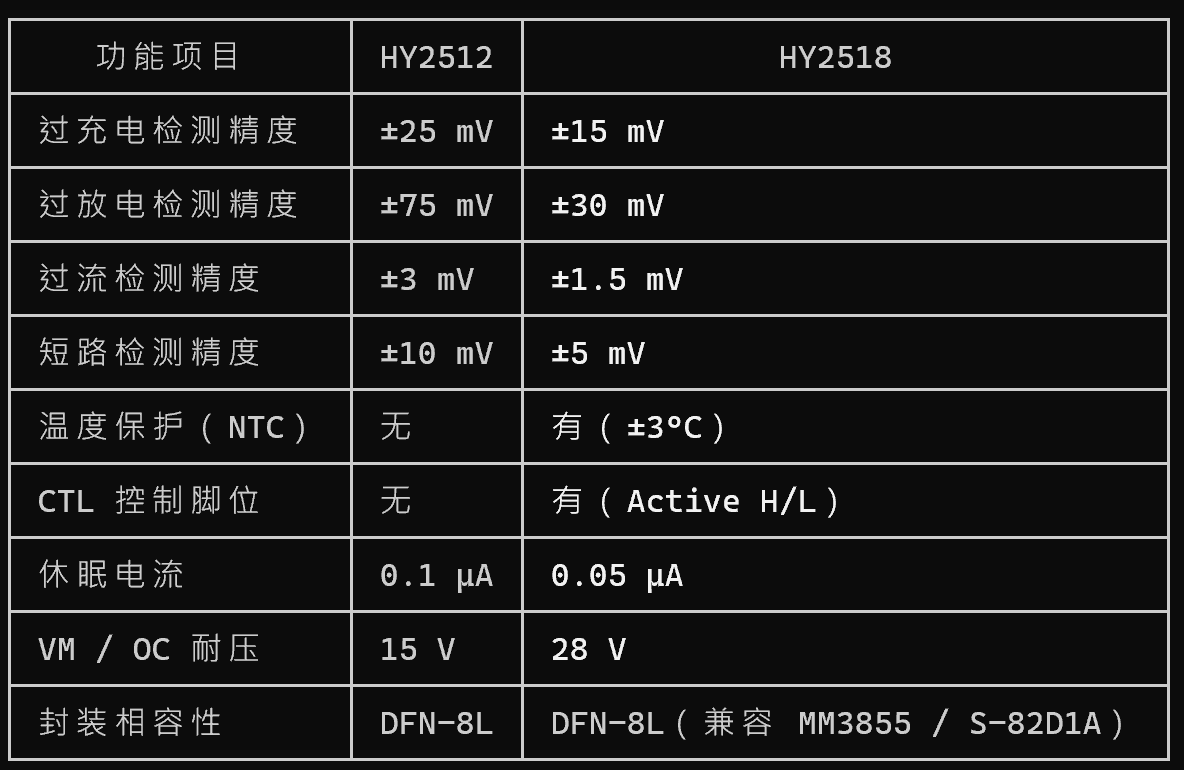

HY2512 vs HY2518：关键参数对比
---
HY2518 四大核心升级
1. 全面提升检测精度，电池寿命更有保障
HY2518 的过充检测精度从 ±25 mV 提升至 ±15 mV，过放精度从 ±75 mV 收窄至 ±30 mV，过流精度达到 ±1.5
mV。更精确的阈值控制，意味着电池每次充放电都能在更接近最佳 循环寿命，降低因误判导致的保护误触发。
2. 新增 NTC 温度保护，覆盖高温应用场景
HY2518 内建温度侦测通路，搭配外部 NTC 热敏电阻，可实现 +50护（精度±3°C）。当电池工作或充电环境温度异常时，芯片自动切断充放电路径，防止热失控。这对于户外设备、工业手持机、以及密封壳体内的电池组尤为关键。HY2512
不具备此功能，若产品需通过 IEC/UL 温度保护测试，HY2518 可省去外围额外设计。
3. CTL 外部控制脚位，系统级集成更灵活
HY2518 新增 CTL 控制引脚，支持 Active High / Active Low 两-down 内建电阻选项。主控 MCU 或充电管理 IC 可直接通过 CTL脚位实时控制充放电 MOSFET 的通断，无需额外逻辑电路，适用于需要软件控制电池通路的智能充电器、电动工具与 BMS 子系统设计。
4. 超低功耗，适合长待机产品
工作模式典型电流仅 2.0 μA，休眠模式最大 0.05 μA（较 HY2512 降低50%）。对于纽扣电池供电的传感器节点、资产追踪标签等对静态功耗极度敏感的应用，HY2518 的休眠功耗优势可直接转化为数月待机时间增益。
---
封装与引脚兼容性
HY2518 采用 DFN-1.6×1.6-8L 封装，物理尺寸与引脚分配兼容主流竞品：
- MM3855（SSON-8，1.6 × 1.6 × 0.55 mm）
- S-82D1A（HSNT-8，1.6 × 1.6 × 0.4 mm）
现有使用上述型号的 PCB 布局，无需修改即可直接替换为 HY2518
---
适用产品场景
- TWS 无线耳机 / 蓝牙耳机充电仓
- 无线鼠标 / 键盘
- 穿戴式装置（智能手环、医疗监测设备）
- 小型 IoT 传感器节点
- 需要温度保护认证的消费电子产品
---
总结
HY2518 定位为 HY2512 的下一代升级方案：在维持相同封装、检测精度、更低的功耗、以及 HY2512所不具备的温度保护与外部控制能力。对于正在进行新品开发或现有产品迭代的工程师，HY2518 值得优先评估。
欢迎联系**深圳市威伯电子科技（Well-buy Technology）**获取一对一技术支持。
