I²C 与 SMBus 通讯协议深度对比：Clock Stretch、线路容值与 100Ω 串联电阻的影响

I²C 与 SMBus 是电量计（Fuel Gauge）最常见的两种通讯接口。两者引脚相同，甚至可以共用总线，但协议层存在若干关键差异——其中 Clock Stretching 超时机制与总线容值限制是调试时踩坑最多的两个点。本文以 HYCON HY4142（I²C）与 Renesas RAJ240057（SMBus）为例，逐一拆解这些差异，并分析通讯引脚上常见的 100Ω 串联电阻对信号质量的实际影响。

一、协议层核心差异

二、Clock Stretching：看似兼容，实则暗藏陷阱

什么是 Clock Stretching？

I²C / SMBus 总线上，主机（Master）负责产生时钟 SCL。当从设备（Slave）内部处理速度跟不上总线速率时，它可以在 SCL 释放高电平之前主动将其拉低，强迫主机等待——这就是 Clock Stretching（时钟延展）。

两种协议都允许 Clock Stretching，但等待时长的限制截然不同：

- I²C 规范（NXP UM10204）：未定义最大持续时间，主机必须无限期等待。HY4142 采用 I²C 通讯，无论内部操作耗时多长，主机都会耐心等待，不存在超时复位风险。

- SMBus 规范（Rev 3.1）：从设备拉低 SCL 的时间不得超过 25 ms。超时后主机有权复位总线并上报错误。RAJ240057 采用 SMBus 通讯，内部操作必须在 25 ms 内完成响应，否则触发主机复位。

RAJ240057（SMBus）哪些操作会触发 Clock Stretching？

RAJ240057 是 Renesas 的 SMBus 电量计，以下内部操作可能导致总线延迟：

- 累计电量数据写入内部 Flash（学习容量更新）：Flash 擦写操作延迟可达数十毫秒，若超过 25 ms 且主机未做超时配置，将引发总线复位

- 上电初始化与 OCV 量测：上电后电量计执行内部自检与开路电压测量，期间响应 SMBus 请求可能出现明显延迟

- 接收连续快速查询：主机高频轮询寄存器时，电量计内部 CPU 来不及处理，会以 Clock Stretch 要求主机暂缓

HY4142（I²C）的对比优势

HY4142 同样存在内部计算与数据更新操作，但由于采用 I²C 协议，Clock Stretch 时间不受任何规范约束，主机会持续等待直到电量计完成操作。这使得内部 Flash 写入、容量学习更新等耗时操作可以安全完成，不会因超时被中断，显著降低了主机驱动的开发复杂度。

设计建议：

- 使用 RAJ240057 等 SMBus 电量计时，选用支持可配置超时的 SMBus 主机控制器，将超时阈值延长至 ≥ 100 ms，避免 Flash 操作被误判为总线挂起。

- MCU 软件模拟 SMBus 时，主动检测 SCL 是否被拉低，发现 Clock Stretch 后等待释放而非立即超时退出。

- 对电量计的写入类指令（尤其是涉及 Flash 的配置更新）设置专属的长超时，与普通寄存器读写分开处理。

- 若应用场景对实时性要求极高、SMBus 超时难以放宽，可优先评估采用 I²C 接口的电量计（如 HY4142），从协议层规避超时风险。

三、通讯线路容值：上升时间的隐形杀手

上升时间公式

I²C / SMBus 采用开漏输出 + 上拉电阻方式驱动总线，上升时间由上拉电阻 Rp 与总线电容 Cbus 决定（NXP UM10204）：

tr = 0.8473 × Rp × Cbus

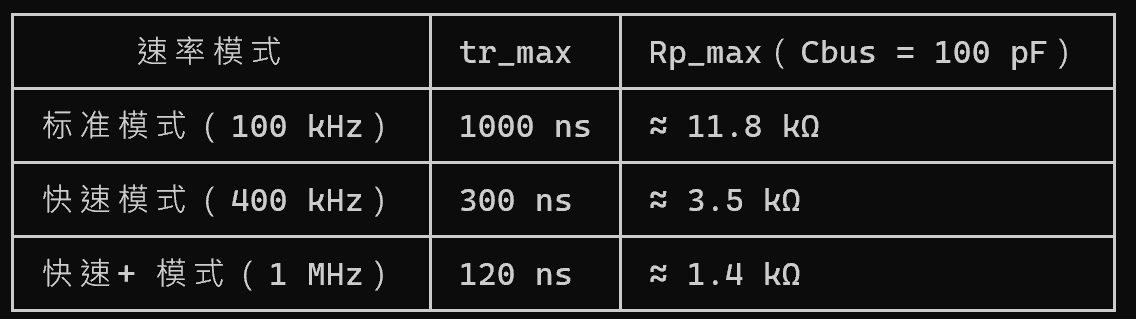

各速率模式的上升时间上限与对应 Rp_max（Cbus = 100 pF）：

总线容值的组成:

实际 PCB 上，总线电容由多项叠加：

- PCB 走线：约 1–2 pF/cm（标准 FR4，线宽 0.1 mm）

- IC 引脚输入电容：典型 5–15 pF（每个挂载设备）

- 连接器、过孔：约 1–3 pF/个

- 外部保护器件（TVS、滤波电容）：5–30 pF

举例：50 mm 走线 ≈ 8 pF，3 个 IC（各 10 pF）≈ 30 pF，过孔与连接器 ≈ 5 pF，合计约 43 pF。此时快速模式允许的 Rp_max ≈ 8.2 kΩ，Rp_min 由总线漏电流决定（通常 1–2 kΩ）。可使用威伯工程计算工具中的 I²C 上拉电阻计算器根据实际参数自动求解合法范围。

容值过大的后果：

- 上升时间超标 → 接收端采样时信号未稳定 → 数据错误（NACK / PEC 失败）

- 波形质量恶化 → 增加 EMI 辐射

- 被迫选用更小的 Rp → 静态功耗增加（Vcc ÷ Rp 持续流过上拉电阻）

四、通讯引脚上的 100Ω 串联电阻

为什么 Datasheet 推荐 100Ω？

HY4142、RAJ240057 等电量计均推荐在 SDA 和 SCL 引脚与总线之间各串联一个 100Ω 电阻，主要出于两个目的：

1. ESD 保护：总线遭受静电放电时，100Ω 限制注入 IC 引脚的瞬态电流。配合引脚内部钳位二极管，可在 IEC 61000-4-2 规格（±8 kV 接触放电）下将峰值电流控制在 IC 安全范围内。

2. 振铃抑制：走线较长时存在传输线效应，信号边沿产生振铃。100Ω 增加阻尼，改善信号完整性，降低 EMI。

100Ω 对上升时间的定量影响

100Ω 与 IC 引脚输入电容 Cin 构成低通滤波器，截止频率：

fc = 1 / (2π × 100Ω × Cin)

典型 Cin = 10 pF 时：fc ≈ 159 MHz

这远超 I²C / SMBus 最高速率（400 kHz），说明 100Ω 对总线信号传输的直接影响可以忽略不计。

更重要的是：100Ω 将 IC 引脚电容与总线节点隔离，IC 引脚电容不再直接叠加到 Cbus，而是通过 100Ω 耦合，这反而降低了总线的有效容性负载，有助于改善上升时间。

五、总结

I²C 与 SMBus 的关键区别不在于引脚，而在于 Clock Stretch 超时机制。HY4142 采用 I²C，主机无限期等待，内部 Flash 操作与容量学习更新无中断风险；RAJ240057 采用 SMBus，25 ms 上限在 Flash 写入时极易触发复位，需主动将主机超时阈值延长至 100 ms 以上。总线容值决定上升时间上限，设计时需逐一统计走线、引脚、连接器的寄生电容。通讯引脚的 100Ω 串联电阻截止频率高达 159 MHz，对 I²C / SMBus 信号传输无实质影响，但其 ESD 保护与振铃抑制作用不可替代，且上拉电阻必须接在 100Ω 的总线侧。
