一、欧盟消费电子锂电池安全法规背景
欧盟《电池与废电池法规》（EU 2023/1542）于 2023 年 8 月正式替代旧版指令（2006/66/EC），对锂电池产品的安全性能、耐久性及信息披露提出了更严格的要求。对于使用可充电锂电池的消费电子产品，制造商在申请 CE 认证时必须证明产品符合以下两项核心标准：
- IEC 62133-2:2017：便携式密封二次锂电池及电池组安全要求，涵盖过充、过放、短路、机械冲击等测试项目。
- IEC 62368-1:2018（替代 IEC 60950-1 与 IEC 62087）：音视频、信息技术及通信领域设备安全通用标准，对电源子系统的过载保护机制有明确规定。
两项标准的共同核心要求之一，是电池包必须具备独立的二次保护机制，在一次保护失效时仍能阻止危险情况发生。这一要求直接推动了双重保护架构在消费电子与工业产品中的普及。
二、双重保护方案的工作原理
在典型的多节锂电池包设计中，双重保护电路由两颗保护芯片并联监测同一电池组构成，各自控制串联在充放电回路中的独立 MOS 管。
1级保护（外侧，靠近 PB+/PB−）： 设定较严格的保护阈值，负责正常工况下的主动防护。当电芯出现过充、过放或过流时，1级保护率先动作，切断对应 MOS 管。
2级保护（内侧，靠近 B+/B−）： 设定略宽松的保护阈值，作为安全冗余层。当1级保护因元器件失效、焊接缺陷或外部干扰无法正常动作时，2级保护独立触发，将电芯与外部回路彻底隔离。
两颗芯片同时处于工作状态，各自持续监测电池参数，任意一颗触发保护均可切断回路电流。欧盟 IEC 62133-2 对"任意单点失效不应导致危险"的要求，正是这一并联双重保护拓扑的设计依据。
欧盟 IEC 62133-2 的滥用测试要求（过充测试 1.2 倍电压、72 小时过放等）正是基于"任意单点失效不应导致危险"的设计哲学，双重保护方案是满足这一要求最直接的技术路径。
三、HY2512 在双重保护方案中的定位

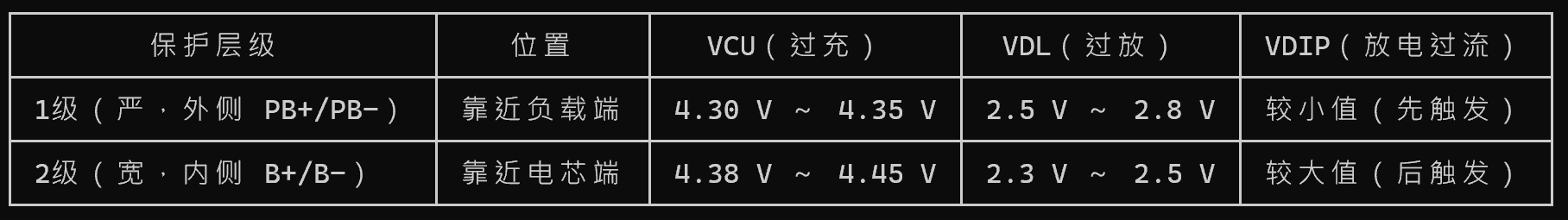

HY2512 是 HYCON 宏康科技（紘康科技）推出的锂电池保护芯片，适用于 1S 串联电池组。在双重保护方案中，选用两颗参数规格不同的 HY2512 进行并联——第一颗 HY2512 设定较严格的保护阈值，承担正常使用下的主动保护职责；第二颗 HY2512 设定略宽松但仍在安全边界内的阈值，在第一颗失效或误动作时独立介入，形成真正意义上的冗余保护。
这一设计的关键逻辑在于：若两颗芯片阈值完全相同，则正常工况下两者几乎同步触发，无法体现"独立保护"的价值；而参数差异化选型可确保在电池电压异常升高的全过程中，至少有一颗芯片处于有效监控窗口，满足 IEC 62133-2 对单点失效不危险的要求。
HY2512 全系列采用外接采样电阻（Rsense）方式进行电流检测，工程师可根据实际电流规格灵活配置采样精度，满足不同功率等级的合规需求。
四、典型双重保护电路设计要点
以下为 HY2512 双重保护方案的标准接线拓扑（详细电路图可参考技术支持 FAQ）：
主回路路径：
B+ ──────────────────────────────────── PB+
B− → Rsns → 2级 HY2512（M3/M4）→ 1级 HY2512（M3/M4）→ PB−
1. VDD 独立供电： 两颗 HY2512 分别通过独立的限流电阻（R1、R4）与旁路电容（C1、C2）从电池正极 B+ 取电，互相独立，任意一颗供电异常不影响另一颗正常工作。
2. 串联 MOS 管： 两颗芯片各自控制一组 MOS 管（M3 放电管、M4 充电管），两组 MOS 串联于 B−→PB− 路径中。回路导通需两组 MOS 同时打开，任意一颗芯片触发保护即可切断电流。
3. Rsense 配置： 采样电阻 Rsns 位于 B− 侧，两颗芯片可共享同一 Rsns（接法简洁，适合空间有限设计），也可为每颗芯片配置独立 Rsens（精度更高，推荐用于精准过流检测场合）。阻值根据公式 R = VCIP / I_limit 计算，功率余量建议取 2 倍以上。
4. 信号走线隔离： 两套保护电路的 CS 检测信号走线应物理隔离，避免1级 MOS 驱动信号通过寄生耦合干扰2级 HY2512 的 CS 引脚。在高频充放场景（如快充电动工具）中，每颗芯片 VDD 引脚就近布置 100 nF 去耦电容可有效改善抗扰表现。
五、认证测试注意事项
通过 IEC 62133-2 认证时，双重保护方案需特别关注以下测试项目：
- T.5.4 外部短路测试： 需分别在1级与2级 MOS 旁路状态下，验证另一颗芯片可独立通过测试，证明两级保护相互独立。
- T.5.5 自由跌落测试： 两颗保护芯片的 PCB 固定结构须保证跌落后保护功能均不丧失。
- T.8.3.5 过充测试： 以 1.2 倍额定电压连续充电，需验证在1级 HY2512 旁路状态下，2级 HY2512 可在规定时间内独立响应切断。
送测样品建议同步提交电路原理图与两颗芯片的参数规格书，供认证机构核查保护阈值设计的合理性。
六、总结
随着欧盟电池法规持续收紧，双重保护架构正成为出口欧洲电动工具、储能及消费电子产品的事实标准。选用两颗参数差异化的 HY2512 构建并联双重保护方案：两颗芯片同时工作、独立监测，串联 MOS 管确保任一级保护均可独立切断回路，完整满足 IEC 62133-2 的单点失效安全要求，是兼顾成本、可靠性与合规性的成熟方案。
深圳市威伯电子科技是 HYCON 宏康科技授权代理商，提供 HY2512 全系列型号、原厂规格书及双重保护参考电路图支持，欢迎联系我们的技术团队获取选型建议与样品申请服务。
