LTB6085BSZF4 — LTB6085BSZF4(内含MOSFETs)

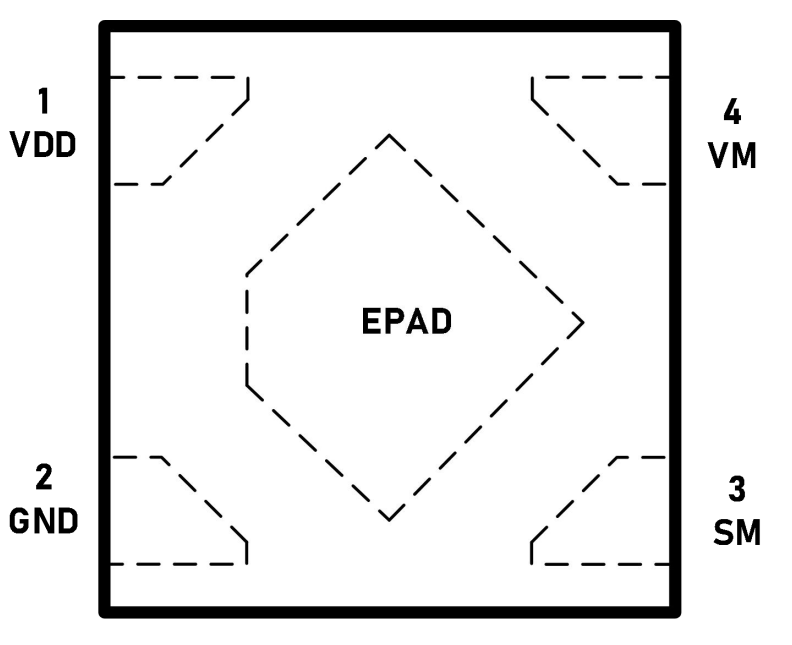

LTB6085BSZF4 锂电池保护芯片 封装图

LTB6085BSZF4 是 Linearin(上海先積集成电路) 推出的锂电池保护芯片(锂保芯片),提供过充、过放、过流及短路保护,采用 DFN-4-1x1-0.40 封装,支持 1串 串电池组,广泛应用于移动电源、蓝牙耳机、智能穿戴、电动剃须刀、便携风扇、智能家居设备等单节锂电池应用,以及电动工具、电动自行车、储能系统等多节锂电池组应用。深圳市威伯电子科技是 Linearin(上海先積集成电路) 授权代理商,可提供 LTB6085BSZF4 规格书下载、参数选型咨询与样品申请服务,欢迎联系询价。

LTB6085BSZF4 电气规格参数
项目规格
品牌Linearin(上海先積集成电路)
分类锂电池保护芯片
封装DFN-4-1x1-0.40
状态在售
过充保护电压 (VCU)4.425 V
过放保护电压 (VDL)2.8 V

扩展参数

参数值
VCR4.25 V
VDR3 V
OTP135 degC
IDOC0.35 A(typ.)
ICOC0.35 A(typ.)
ISC0.7 A(typ.)
IQ0.6 uA
tOC170 ms
tOD40 ms
tDOC10 ms
tCOC10 ms
tSC180 us
Shipping modeYes
Sleep modeYes
0V Battery Charge FunctionYes

应用场景

LTB6085BSZF4 一保芯片广泛应用于移动电源、蓝牙耳机、智能穿戴、电动剃须刀、便携风扇、智能家居设备等单节锂电池应用,以及电动工具、电动自行车、储能系统等多节锂电池组应用。

选型指引

选型时需关注过充保护电压(VCU)是否匹配电芯规格(如 4.2V / 4.35V),过放保护电压(VDL)是否满足系统最低工作电压,支持的串数(1S / 2S / 3S / 4S),以及封装尺寸与 PCB 布局要求。

同系列其他型号

深圳市威伯电子科技是 Linearin(上海先積集成电路) 授权代理商,提供 LTB6085BSZF4 原厂规格书下载、BOM 选型支持与快速样品申请。
如需报价或技术咨询,请通过联系我们页面与销售团队取得联系。
