HY2510CD-B3F

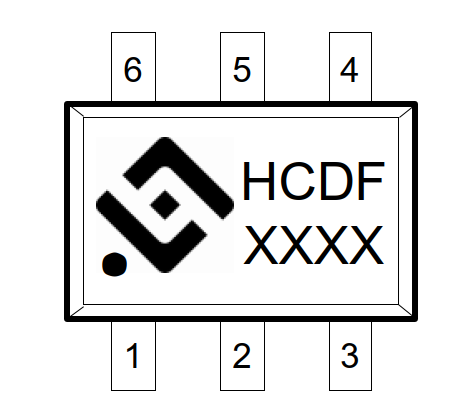

HY2510CD-B3F 锂电池保护芯片 封装图

HY2510CD-B3F 是 SIS(原 HYCON 紘康科技) 推出的锂电池保护芯片(锂保芯片),提供过充、过放、过流及短路保护,采用 SOT23-6 封装,支持 1串 串电池组,广泛应用于移动电源、蓝牙耳机、智能穿戴、电动剃须刀、便携风扇、智能家居设备等单节锂电池应用,以及电动工具、电动自行车、储能系统等多节锂电池组应用。深圳市威伯电子科技是 SIS(原 HYCON 紘康科技) 授权代理商,可提供 HY2510CD-B3F 规格书下载、参数选型咨询与样品申请服务,欢迎联系询价。

HY2510CD-B3F 电气规格参数
项目规格
品牌SIS(原 HYCON 紘康科技)
分类锂电池保护芯片
封装SOT23-6
状态在售
过充保护电压 (VCU)4.16 V
过放保护电压 (VDL)2.8 V
充电过流保护 (VCIP)-0.1 V
放电过流保护 (VDIP)0.25 V
短路保护 (VSIP)0.7 V

扩展参数

参数值
Overcharge Release Voltage【VCR】4.160 V
Over-discharge Release Voltage 【VDR】3.100 V
0V Battery Charge FunctionAvailable
Power-down Function/Auto Overdischarge Recovery function NOTE(1)Auto Recovery
Overcharge Detection Delay Time 【TOC】1000 ms
Overdischarge Detection Delay Time【TOD】96 ms
Discharge Overcurrent Detection Delay Time【TDIP】16 ms
Charge Overcurrent Detection Delay Time【TCIP】8 ms
Load Short-circuiting Detection Delay Time【TSIP】350 μs

应用场景

HY2510CD-B3F 一保芯片广泛应用于移动电源、蓝牙耳机、智能穿戴、电动剃须刀、便携风扇、智能家居设备等单节锂电池应用,以及电动工具、电动自行车、储能系统等多节锂电池组应用。

选型指引

选型时需关注过充保护电压(VCU)是否匹配电芯规格(如 4.2V / 4.35V),过放保护电压(VDL)是否满足系统最低工作电压,支持的串数(1S / 2S / 3S / 4S),以及封装尺寸与 PCB 布局要求。

同系列其他型号

常见问题

查看全部技术支持 →

深圳市威伯电子科技是 SIS(原 HYCON 紘康科技) 授权代理商,提供 HY2510CD-B3F 原厂规格书下载、BOM 选型支持与快速样品申请。
如需报价或技术咨询,请通过联系我们页面与销售团队取得联系。
