一、产品概述
HY2118-GG2J 是 HYCON（紘康科技）推出的一款高性能单节锂电池保护芯片，归属 HY2118 系列。该芯片采用 DFN-1.4×1.4-6L-EP 超小型封装，在仅 1.4mm × 1.4mm 的极小面积内集成了完整的过充、过放、过流及短路保护功能，是空间受限型消费电子产品的理想选择。
随着便携消费电子市场的快速扩展，电子烟、智能门铃等产品对电池保护方案提出了更高要求——不仅要求功能可靠、保护精准，更需要体积小、成本可控。HY2118-GG2J 凭借其出色的性能组合，正成为上述应用中的优选方案。

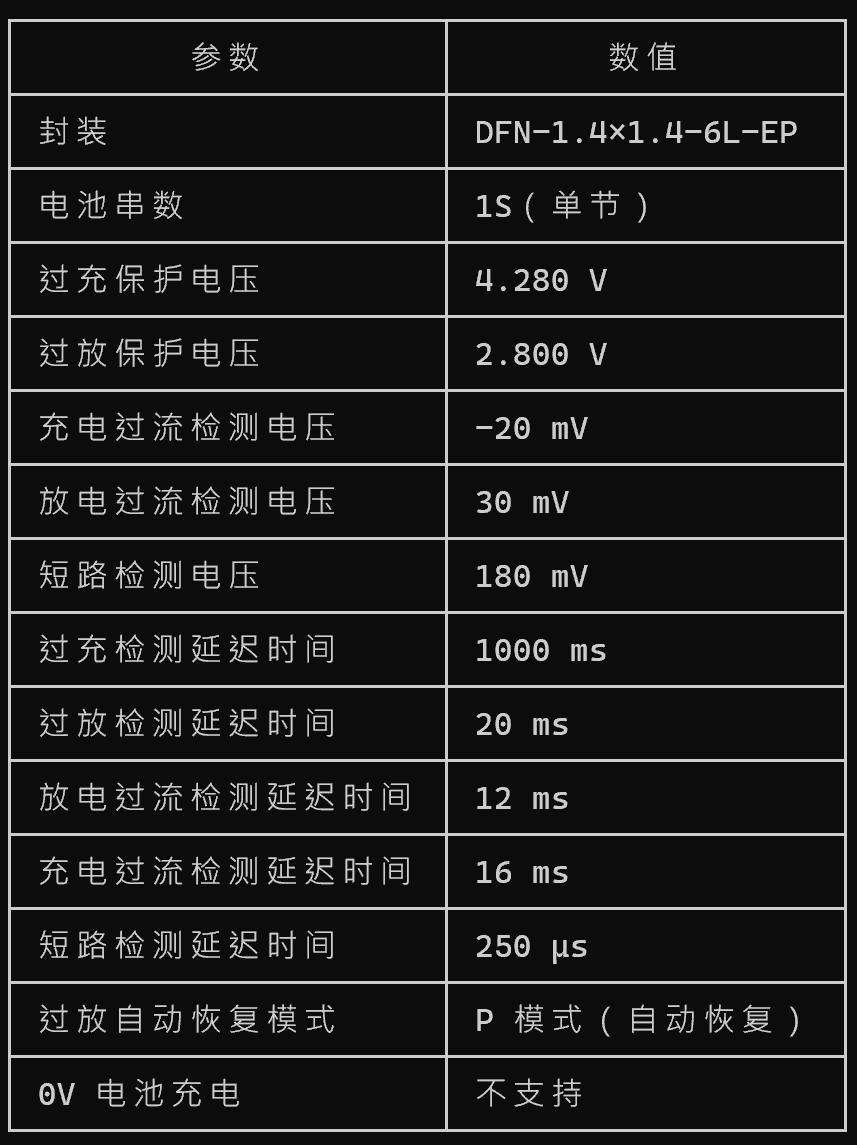

二、核心技术规格
三、应用一：电子烟
3.1 应用背景
一次性及可充电电子烟普遍采用单节锂离子或锂聚合物电池供电，电池容量从 200mAh 到 800mAh 不等。加热雾化器在工作时瞬间功率可达 5W～15W，电流需求大；而产品内部空间极为有限，PCB 尺寸往往不超过名片的四分之一。这对保护芯片的尺寸与可靠性提出了极高要求。
3.2 选型优势
超小体积，节省 PCB 空间
DFN-1.4×1.4-6L-EP 封装面积仅 1.96mm²，相比同功能的 SOT-23 封装（约 8mm²）缩小逾 75%。在电子烟的细长机身结构中，这一优势可直接转化为更大的电池容量或更薄的产品厚度。
250µs 快速短路保护，守护加热丝安全
雾化器加热丝若发生短路，过大的瞬间电流会迅速损毁电池乃至引发安全事故。HY2118-GG2J 短路检测延迟仅 250µs，能在毫秒级内切断放电回路，有效防止热失控。
放电过流保护，延长电池寿命
放电过流检测电压 30mV、延迟 12ms，在持续大电流工况下保护电池，避免因长期过流充放导致的容量衰减，延长整机使用寿命。
P 模式自动恢复，提升使用便利性
过放保护电压 2.800V，在电池深度放电前自动切断负载，防止锂电池产生不可逆损伤。P 模式支持充电器接入后自动恢复，用户无需手动复位。
3.3 设计要点
- 保护芯片与 MOS 管紧邻电池正负极布局，走线尽量短粗，降低寄生电阻影响
- 外部 MOS 管的 RDS(on) 需根据最大放电电流合理选取，确保短路检测阈值准确触发
- 建议与充电芯片（如 TP4056）协同设计，充电过流由 HY2118-GG2J 在 −20mV 阈值下独立保护
四、应用二：智能门铃
4.1 应用背景
无线智能门铃以锂电池为主要供电方式，需要在极低待机功耗下维持数月乃至一年以上的续航。门铃电路通常包含 MCU、无线模块（Wi-Fi / Zigbee）、摄像头及按钮检测回路，充电频率低、使用环境多样（室外高低温），对电池保护芯片的可靠性和适应性要求较高。
4.2 选型优势
精准过充保护，适配标准锂电充电协议
4.280V 的过充保护阈值与标准锂电池 4.2V 充电截止电压高度契合，可配合常见的恒流恒压（CC/CV）充电方案使用，保证每次充满电不过充、不损伤电池。
低过放截止电压，延长电池循环寿命
2.800V 过放截止保护电池底部电量区间，结合门铃的低功耗设计，可有效将电池循环寿命从普通方案的 300～500 次提升至 800 次以上。
P 模式自动恢复，无需用户拆机干预
门铃安装于门外，若因长期未充电导致过放保护触发，P 模式确保用户只需插入充电器即可自动唤醒系统，无需拆卸设备手动复位，大幅降低维护成本。
超小封装，为无线模块留出更多板面空间
DFN-1.4×1.4 的超小封装在不增加 PCB 面积的前提下集成完整保护功能，为 Wi-Fi / Zigbee 模块和摄像头电路留出更多布局空间。
短路保护保障家用安全
作为安装在家庭入口的设备，安全性至关重要。250µs 的短路响应在异常情况下迅速隔离故障，满足消费电子安规要求。
4.3 设计要点
- 可与超低静态电流的 LDO（100nA 级）配合，进一步压低待机功耗，延长续航
- 推荐电池选用容量 2000～3500mAh 的 18650 或软包锂电，搭配 HY2118-GG2J 可实现 6～18 个月续航
- 户外安装场景需关注工作温度范围，设计时预留低温放电容量折损余量（通常 −10°C 时容量下降 15%～20%）
五、总结
HY2118-GG2J 以其 DFN-1.4×1.4 超小封装、完整四重保护（过充 / 过放 / 过流 / 短路）以及 P 模式自动恢复的功能组合，精准契合电子烟和智能门铃对小体积、高可靠性保护方案的核心诉求。无论是需要应对高瞬时电流冲击的电子烟加热回路，还是需要超低功耗长续航的智能门铃待机场景，HY2118-GG2J 均能提供稳定、精准的保护，是工程师在 1S 锂电保护方案选型时值得优先考量的器件。
如需获取 HY2118-GG2J 数据手册或了解样品申请，欢迎联系深圳市威伯电子科技销售团队。
