一、概述
随着蓝牙音箱、平板电脑、便携投影仪等消费电子产品对续航要求的持续提升，越来越多的产品选择采用2串锂离子/锂聚合物电池组（标称电压 7.4V，满充 8.4V）来替代单节电池方案，以获得更高的能量密度和更长的使用时间。
HY2120MA-B1A 是 HYCON 紘康科技专为 2串锂电池组设计的保护 IC，集成过充、过放、过电流及短路保护功能，内建延时电路无需外接电容，极小的 SOT-23-6 封装非常适合空间受限的消费电子产品。
二、典型应用场景
2.1 蓝牙音箱
蓝牙音箱对电池的核心需求是大电流放电能力与长待机寿命并存。功放芯片（如 TPA3116、XY-P15W 等）驱动扬声器时瞬间电流可达 2～3A，而在待机状态下系统电流不足 10mA。
HY2120 的两个关键参数恰好匹配这一场景：
- 放电过流检测电压 80mV（典型值）：配合合适阻值的采样电阻，可将保护触发电流设置在 4～8A 范围，满足大功率音箱需求
- 睡眠模式电流 <0.1μA：过放保护触发后 IC 进入超低功耗睡眠，电池长期存放不会因 IC 漏电造成深度过放
推荐电池规格：2串 18650（容量 2000～3000mAh）或 2串软包锂聚合物电池
2.2 平板电脑 / 教育学习机
平板类设备对保护精度要求较高——过充保护不严格会影响电池寿命，过放保护不到位会导致无法开机的售后投诉。
HY2120 的高精度电压检测电路在此场景优势明显：
- 过充检测精度 ±25mV：每节电池精确保护在 4.425～4.475V 之间，防止因充电器输出偏差导致电芯过充，有效延长电池循环寿命
- 过放检测精度 ±80mV：每节电芯在 2.42～2.58V 之间可靠截止，避免深度过放损伤电芯
- 过充延时 1000ms（典型值）：内建延时滤除充电瞬间的电压尖峰，避免误触发保护
0V 电池充电功能：平板长期搁置后电芯可能因自放电跌至 0V，HY2120 支持 0V 电池激活充电（启动充电器电压 ≥0.7V 即可），减少"电池彻底亏电无法充电"的售后问题。
2.3 便携投影仪 / 移动电源
便携投影仪内部 LED/激光光源驱动模块启动时存在明显的浪涌电流；移动电源在同时充电和放电（通过充电口）时需要保护 IC 能正确区分充放电方向。
HY2120 的双向 MOSFET 控制架构（OD 控制放电管 M1，OC 控制充电管 M2）独立控制充放电通路：
- 过充时仅关断 OC（充电停止），放电通路保持导通，负载可继续工作
- 过放时仅关断 OD（放电停止），充电通路保持可用，连接充电器即可恢复
- 短路保护延时仅 250μs：在投影仪等设备意外短路时快速切断，保护电芯不受损
三、关键参数与设计要点

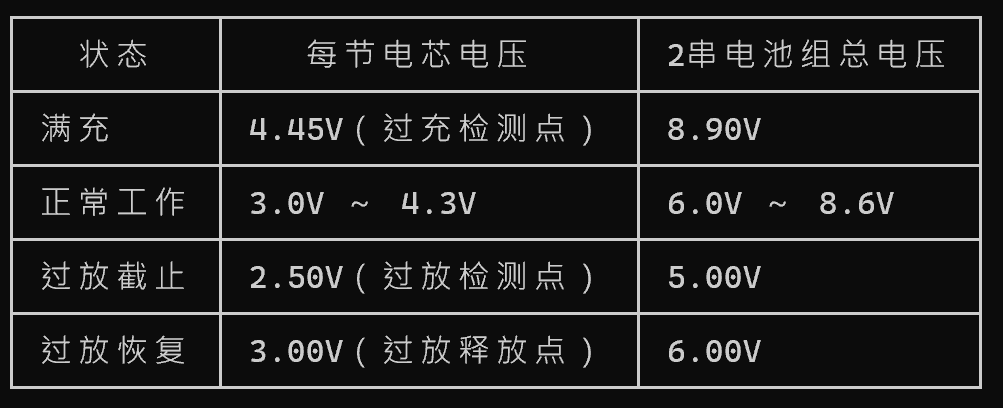

3.1 电池组电压范围
设计系统电源管理时，下游 DC-DC 转换器的最低输入电压需高于 5.0V，确保保护 IC 触发前系统已正常关机。

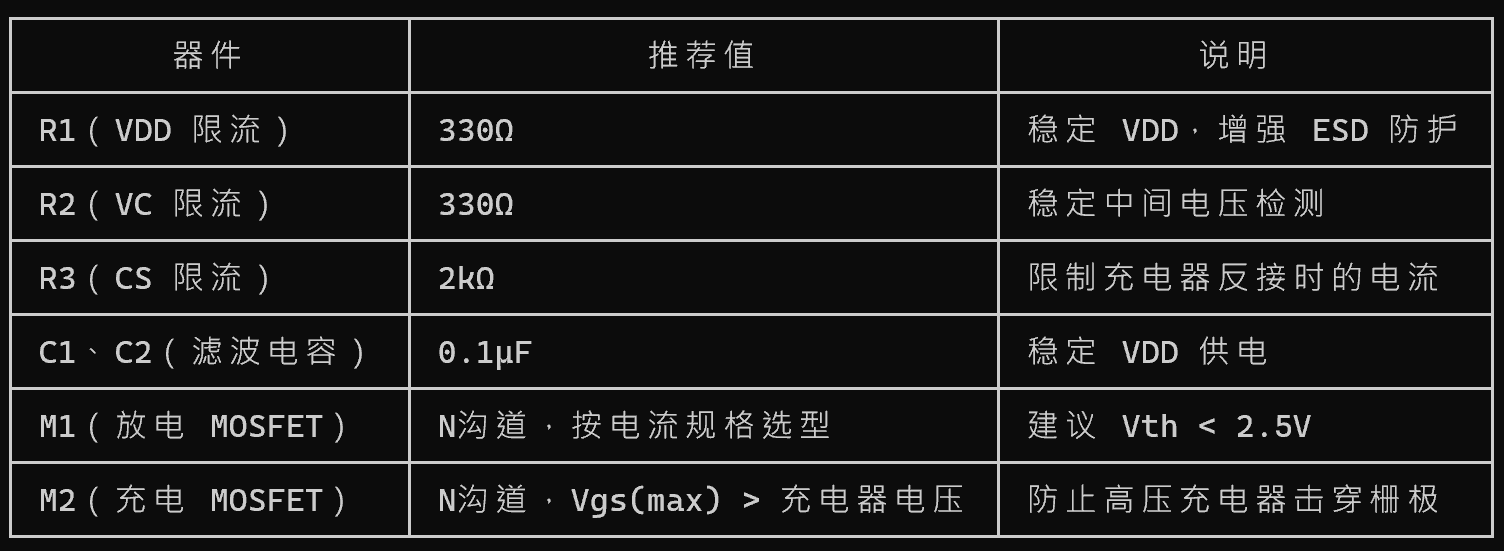

3.2 外围器件选型
根据规格书推荐电路，外围器件仅需：
注意：M2 的栅-源极耐压须大于所用充电器电压。若使用 9V/12V 快充适配器，需选 Vgs(max) ≥ 20V 的 MOSFET。
四、宽温工作保障
便携设备在户外或车载场景下环境温度变化范围较大。HY2120 的工作温度范围为 −40°C 至 +85°C，各保护参数在全温度范围内偏差仍在规格内（如 25°C 过充检测精度 ±25mV，−40～+85°C 扩展至 ±45mV），完全满足消费电子 −20°C ～ +60°C 的实际使用需求。
五、典型应用电路概述
HY2120 的标准应用电路由以下部分构成：
电池组（Cell1 + Cell2 串联）
↓
HY2120MA-B1A（VDD = Cell1+, VC = Cell1-/Cell2+, VSS = Cell2-）
↓ OD / OC 引脚
双 N-MOSFET（M1 放电管 + M2 充电管，背靠背串联）
↓
PB+（电池包正极输出）/ PB-（负极输出）
IC 供电直接取自两节串联电芯的总电压（接 VDD 和 VSS），无需额外电源，简化设计。

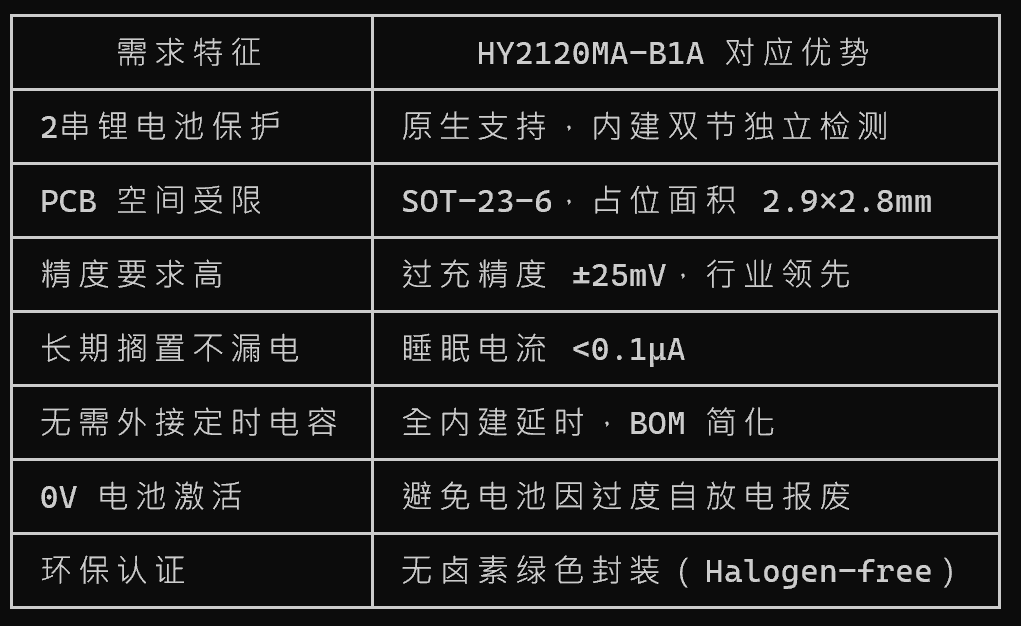

六、选型总结
如需申请 HY2120MA-B1A 样品，欢迎通过样品申请 (/sample)页面联系威伯电子技术支持团队。
本文基于 HYCON 紘康科技 HY2120MA-B1A 规格书整理，深圳市威伯电子科技为 HYCON 授权代理商。
