随着锂电池组在电动工具、扫地机器人、电动自行车等产品中的广泛应用，多串（多S）电池组的电压一致性管理变得愈发重要。多节锂电池串联时，由于电芯容量和自放电率存在差异，充电结束时各节电压往往不一致——部分电芯率先达到满充电压（4.2 V），其余电芯仍处于欠充状态。若不加均衡，长期循环后电池组有效容量大幅衰减，严重时引发过充安全风险。
HY2213-EB3A 是 HYCON 宏康科技推出的单节锂离子/聚合物电池充电均衡 IC，专为多串电池组逐节被动均衡设计。本文结合电动工具与扫地机器人的实际场景，介绍其工作原理、外围器件计算方法及 N-MOSFET 选型要点。
工作原理
HY2213-EB3A 采用 SOT-23-6 封装，VDD 与 VSS 分别接所监测单节电芯的正负极，OUT 引脚输出控制信号驱动外部 N-MOSFET。芯片内部集成高精度电压检测电路，无需外接定时电容，外围元件极少。
核心工作逻辑分三种状态：
均衡触发（过充状态）
当被监测电芯电压超过过充检测电压 VCU = 4.350 V（精度 ±25 mV），且持续时间超过内部延时 TOC = 250 ms，OUT 引脚输出高电平（≈ VDD），导通 N-MOSFET，均衡电流通过外部电阻 RB 对该节电芯进行旁路放电。
均衡停止（释放状态）
当电芯电压降至过充释放电压 VCR = 4.190 V（典型值）以下，OUT 引脚转为低电平，N-MOSFET 截止，均衡停止。VCU 与 VCR 之间存在约 160 mV 迟滞窗口，防止反复振荡开关。
待机状态
放电过程中，当电芯电压低于待机检测电压 VSB = 2.700 V，芯片进入超低功耗待机，静态电流降至 0.15 μA（典型值），对整组电池续航影响可忽略不计。
典型应用电路
以 4 串（4S）电池组为例，每节电芯配置一颗 HY2213-EB3A，各芯片彼此独立工作，任意节电芯到达均衡阈值时立即响应，无需芯片间通信。

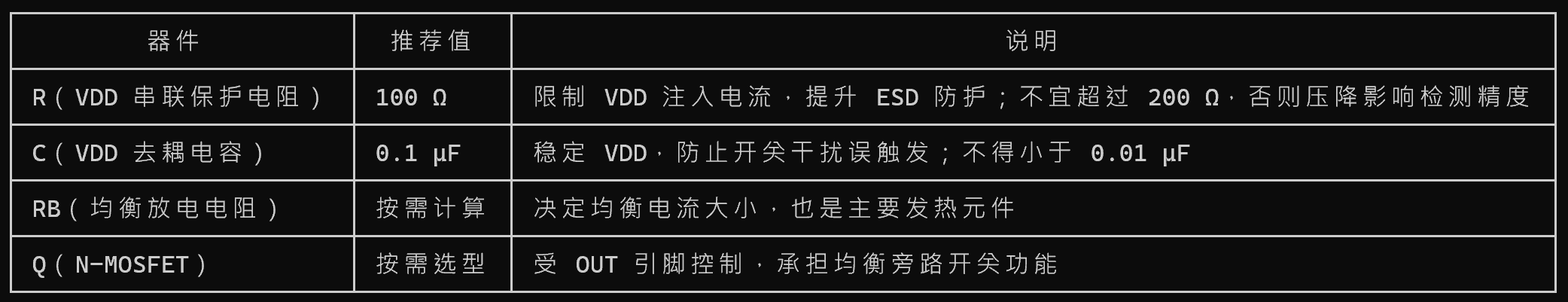

每节均衡单元的外围器件及推荐值：
关键参数计算
1. 均衡电流与 RB 选型
均衡电流 Ibal 由均衡电阻 RB 决定（忽略串联保护电阻 R 的压降和 MOS 导通电阻）：
Ibal ≈ Vcell / RB

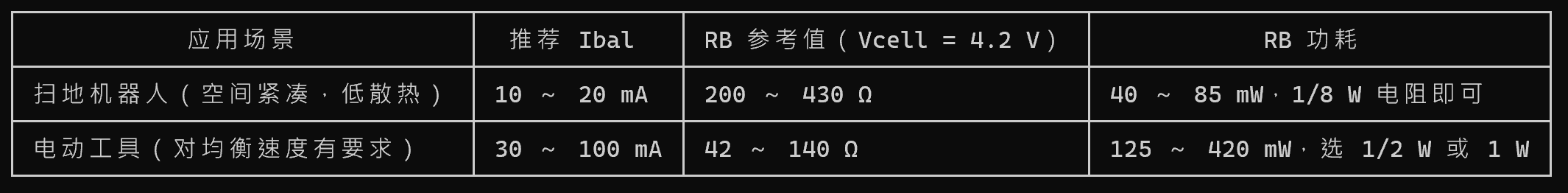

均衡电流大小是一个权衡：电流越大，均衡速度越快，但发热越严重；电流越小，均衡时间越长，但热管理更轻松。常见设计区间：
计算示例（Ibal = 50 mA）：
RB = 4.2 V / 50 mA = 84 Ω，取标准值 82 Ω
RB 功耗 = (50 mA)² × 82 Ω ≈ 205 mW，选 1/2 W 额定电阻并留 2 倍余量（即选 1 W 规格）。
2. 均衡时间估算
HY2213-EB3A 的均衡窗口为 VCU − VCR = 4.350 − 4.190 = 0.160 V。对容量为 Ccell 的电芯，此电压窗口内需转移的能量约为：
ΔE ≈ Ccell（Ah）× 0.16 V（Wh）

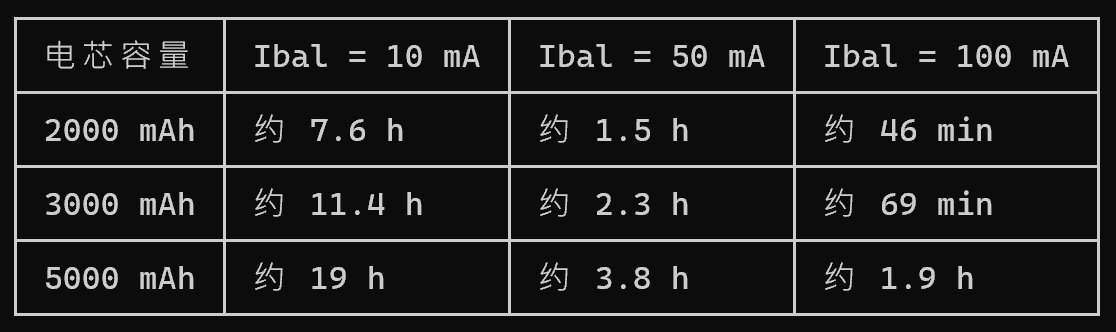

均衡所需时间（近似）：
t ≈ Ccell × 0.16 / (4.2 × Ibal)
实际设计中，被动均衡发生在充电尾段，不需要单次充电内完成全部均衡——多次充电循环的累积效果才是关键。扫地机器人每日回充 1 ～ 2 次，10 ～ 20 mA 均衡电流完全足够；电动工具充电时间通常为 1 ～ 2 小时，选 50 mA 是合理起点。
3. 功耗与散热
单路均衡功耗主要集中在 RB，N-MOSFET 导通电阻（RDS(on) 通常 < 1 Ω）贡献可忽略。4S 电池组在全部 4 路同时均衡时，总功耗为：
P总 = 4 × Ibal² × RB
以 50 mA、82 Ω 为例：P总 = 4 × 0.205 W ≈ 820 mW。RB 建议选 1206 封装贴片电阻，布板时在电阻下方铺铜散热，避免 PCB 长期工作焦黄。
N-MOSFET 选型指南

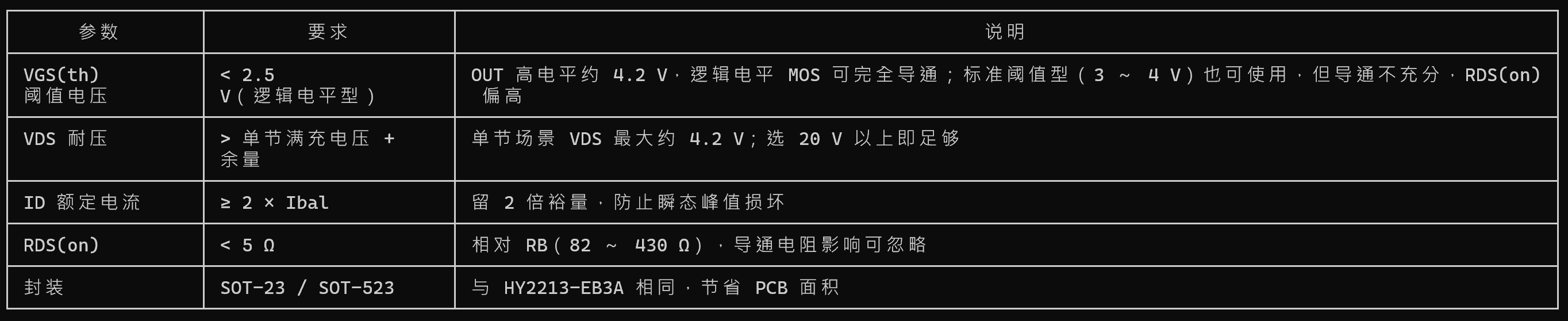

HY2213-EB3A 的 OUT 引脚直接驱动 N-MOSFET 栅极，输出高电平约等于 Vcell（≈ 4.2 V），选型需满足以下条件：
常用推荐型号：
2N7002（SOT-23）
VGS(th) = 1 ～ 2.5 V，VDS = 60 V，ID = 300 mA。适合 10 ～ 50 mA 均衡场景，价格低廉，全球货源充足，是最常见的配套选择。
BSS138（SOT-23）
VGS(th) = 0.8 ～ 1.5 V，VDS = 50 V，ID = 200 mA。开启电压更低，在 VDD 较低时导通更充分，适合对精度要求稍高的场景。
AO3400（SOT-23）
VGS(th) = 1 ～ 2.5 V，VDS = 30 V，ID = 5.7 A，RDS(on) 极低。适合 100 mA 以上大电流均衡，成本略高于前两者。
多串应用案例
案例一：电动工具 4S 锂电池组（标称 14.4 V）
电动工具（电钻、电圆锯、电锤等）通常采用 4S1P 或 4S2P 配置，标称电压 14.4 V，充电截止电压 16.8 V。工作特点是大电流脉冲放电（20 ～ 100 A）、快速充电（2 A 以上）、使用频率高。高倍率循环会加速电芯不一致性扩大，均衡设计尤为关键。
设计参考：
- 均衡芯片：HY2213-EB3A × 4 颗，每节各一颗
- RB：82 Ω / 1 W（Ibal ≈ 51 mA）
- R（VDD 串联）：100 Ω / 1/8 W
- C（去耦）：0.1 μF / 10 V 陶瓷电容
- Q：AO3400（50 mA 以上推荐，低 RDS(on)）
- 单路均衡时间（3000 mAh 电芯）：约 2.3 h
- 4 路同时均衡最大总功耗：约 840 mW，RB 需选 1 W 规格并注意布板散热
案例二：扫地机器人 3S 锂电池组（标称 11.1 V）
扫地机器人工作电流较小（0.5 ～ 3 A），但每日循环充放，长期使用后电芯容量差异对续航影响显著。机身空间有限，散热条件不佳，应选用较小均衡电流。
设计参考：
- 均衡芯片：HY2213-EB3A × 3 颗
- RB：330 Ω / 1/8 W（Ibal ≈ 12.7 mA）
- R（VDD 串联）：100 Ω / 1/8 W
- C（去耦）：0.1 μF / 10 V 陶瓷电容
- Q：2N7002（低成本，完全满足）
- 单路均衡时间（2500 mAh 电芯）：约 9 h，跨多次充电累积完成，实际无影响
- 3 路同时均衡最大总功耗：约 160 mW，热量极低，无需额外散热措施
注意事项
RB 不宜过小
均衡电流过大时，电芯本体也会因内阻发热。建议参考电芯规格书中的最大均衡电流限制（通常为 0.05 ～ 0.1 C），结合散热条件确定上限。
VDD 串联电阻不宜过大
R 超过 200 Ω 时，监测电流流过 R 产生的压降会使 VDD 引脚感测到的电压低于电芯实际电压，造成检测误差。反接充电器时，R 过大还可能导致 VDD 超过绝对最大额定值（10 V）。
去耦电容不可省略
C 低于 0.01 μF 时，充放电切换的高频干扰可能造成 HY2213 误触发。推荐 0.1 μF 陶瓷电容，放置位置尽量靠近 VDD 引脚。
被动均衡的固有局限
HY2213-EB3A 实现的是被动均衡（旁路放电），多余能量以热量形式消耗，效率低于主动均衡。但其电路极简、成本极低，非常适合消费电子和工具类产品。对效率要求极高的场景（如大型储能系统），可评估主动均衡方案的必要性。
总结
HY2213-EB3A 以 SOT-23-6 微型封装和极简外围电路，实现了高精度（±25 mV）单节锂电池过充均衡控制，静态电流仅 2.5 μA，待机电流低至 0.15 μA，是电动工具、扫地机器人等多串锂电池应用中理想的均衡管理方案。
设计时 RB 是核心权衡点：扫地机器人等低散热场景建议 10 ～ 20 mA（RB = 200 ～ 430 Ω）；电动工具等对充电时间敏感的场景可选 50 ～ 100 mA（RB = 42 ～ 82 Ω），相应选用额定功率足够的电阻以及逻辑电平 N-MOSFET 如 2N7002 或 AO3400。
深圳市威伯电子科技提供 HY2213 系列咨询，欢迎联系我们获取样品及技术支持。
