一、产品概述
TST-PCM-100DSR 是一款专为锂电池保护板（PCM/BMS）研发验证与量产测试设计的综合测试仪。设备通过上位机软件统一管理所有测试流程，支持 I²C 与 SMBus 双通讯协议，可对 HYCON（紘康科技）、Renesas（瑞萨）、CellWise、TI 等主流 BMS 芯片进行通讯读写、参数校准、保护功能验证及量产烧录，覆盖从研发调试到出货质检的完整测试需求。
二、核心功能模块
2.1 串电压模拟

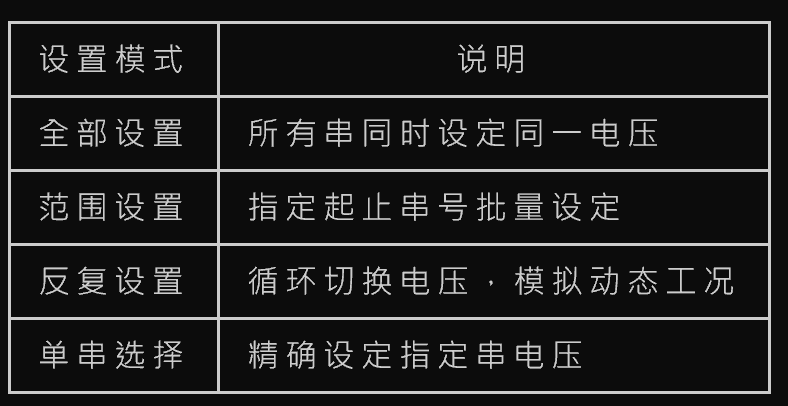

测试仪内建可编程串电压源，可对被测保护板精确模拟各节电芯的真实电压状态：
这一能力使工程师无需实体电池组即可还原过充、过放、单串异常等各类边界场景。
2.2 充放电控制
软件提供独立的充电与放电通道开关控制，并支持定瓦放电模式，可模拟实际负载的恒功率放电行为，适用于 ODCP（放电过流保护）和 OCCP（充电过流保护）的硬件保护功能验证。
2.3 通讯读写（I²C / SMBus）

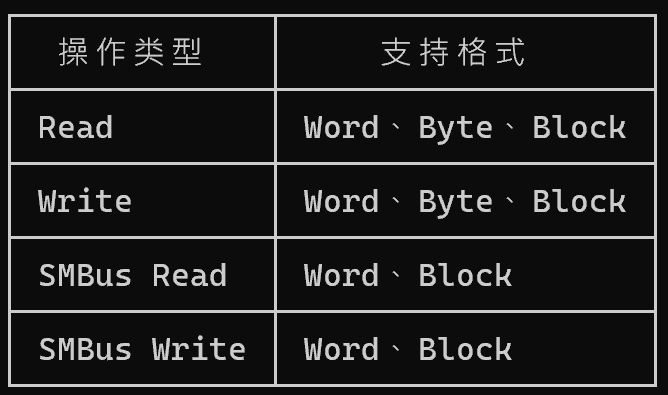

支持完整的寄存器级操作：
从机地址可手动配置，满足不同 BMS 芯片的地址差异需求。
2.4 参数比对（I2CComPare / SmbComPare）
V4.3 新增的比对功能支持对寄存器返回值进行自动判断，无需人工逐项核查：
- Standard Command：Word（十进制 / 十六进制）、Bit、Byte、Block
- Sub-Command：Word、Bit、Byte、Block
- 跨命令比对：StandComWord & SubComWord、SubComWord & SubComWord
- SMBus 对应全套比对指令
可直接将预期值写入测试步骤，运行时自动输出 Pass / Fail 结论，显著提升量产测试效率。

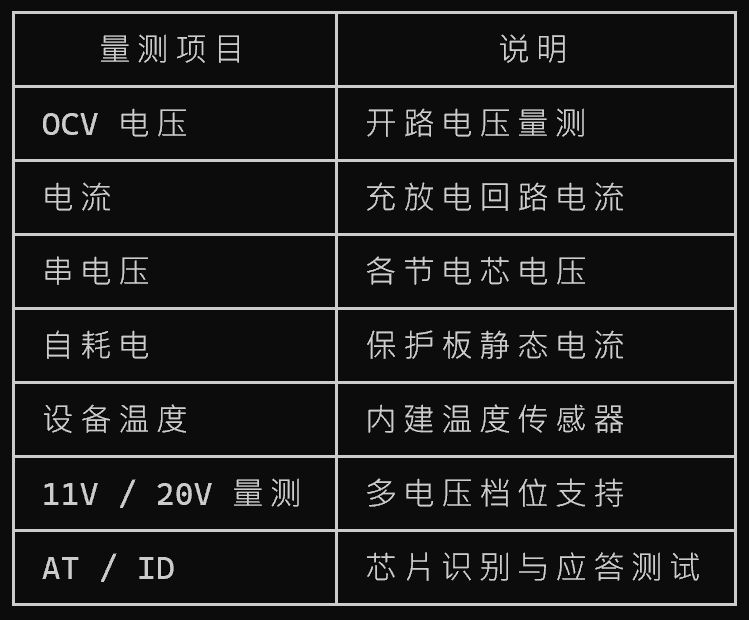

2.5 量测功能
配合 安捷伦 34401A 外部高精度电表，还可实现微安级电流（µA）与毫伏级电压（mV）的高精度补充量测，满足低功耗场景对自耗电的严苛验证要求。
2.6 芯片校准
针对不同厂商芯片，提供对应的专属校准流程：
HYCON 校准
- 电压 & 电流偏移校准
- 电流独立校准
- 外部 / 内部温度校准
- 库仑计校准
Renesas 校准
- 标准版与戴尔版分别支持 Fixed / Flexible / Own data 的读写与校准
2.8 Loop 循环测试
Loop Function 提供完整的自动化循环量测能力，覆盖以下场景：
- 电压循环：11V / 20V / 放电电压 / 充电电压
- 电流循环：充电电流
- 容量循环：充电容量 / 放电容量（V4.7 新增）
- 动态负载循环
- 寄存器循环：ReadWord、SMBReadWord、ReadWordCycle、ReadSMBWordCycle
- 时间循环 / Cycle 循环
- I2C SubCommand Word 循环
MeasureLoopFunction 专项支持充放电过程中的电压、电流与延时连续记录，适用于长时间充放电曲线采集。
2.9 Test Step 测试步骤编排
测试仪核心功能之一是可视化步骤编排系统，工程师可自由组合以下步骤类型搭建完整测试流程：
▎ Charge → SetCellVoltage → Delay → Measure → I2CComPare → Loop → DisCharge → SysPres Control → Write / Read → Calibration → …
步骤支持上移、下移、插入、删除，可保存为文件供量产复用，运行结果自动导出 Excel 报告，并支持颜色标记（V4.4）便于快速区分测试节点。
2.10 扫码枪集成（V3.8）
内建扫码枪端口支持，可在测试流程启动时自动关联条码信息，实现测试结果与产品序列号的绑定，便于追溯管理。
三、典型应用场景
场景一：保护板研发验证
工程师在调试新保护板时，利用串电压模拟功能构造过充、过放、单节压差异常等边界电压，配合 I²C / SMBus 实时读取芯片寄存器状态，验证各项保护参数是否符合设计规格。参数比对功能可自动判断寄存器值是否落在预期范围，大幅缩短调试周期。
场景二：芯片校准与参数写入
针对 HYCON、Renesas、CellWise 等主流 BMS 芯片，TST-PCM-100DSR 提供原厂支持的校准步骤，涵盖电压偏移、电流偏移、温度补偿及库仑计校准，确保出厂精度达标。制造状态字及 Fixed / Flexible / Own data 的完整读写支持，满足量产烧录的全部需求。
场景三：量产出货测试
将验证通过的测试步骤保存为标准测试文件，量产时直接加载运行。配合扫码枪条码绑定、结果自动导出 Excel、Pass / Fail 自动判定，构建完整的量产质检流水线。RunEndIsTurnOffCcurrent（V4.7 新增）确保测试结束后自动关断电流，避免人工遗漏带来的安全隐患。
场景四：低功耗自耗电验证
对于追求长续航的可穿戴设备、IoT 产品，保护板的静态自耗电是重要指标。通过内建自耗电量测配合安捷伦 34401A 高精度电表的 µA 级电流量测，可精确评估保护板在各工作状态（正常 / Seal / 深度休眠）下的功耗表现。
场景五：充放电容量一致性测试
V4.7 新增的充放电容量循环量测，结合 MeasureLoopFunction 的连续数据记录，可对同批次保护板进行容量一致性筛选，为电池 PACK 配组提供量化依据。
四、总结
TST-PCM-100DSR 以一台设备覆盖了保护板测试的完整需求链：从串电压模拟、充放电控制、I²C / SMBus 通讯读写，到多厂商芯片校准、可编程步骤编排、量产数据导出，为电池保护板的研发验证与量产测试提供了统一、高效的解决方案。结合 P4.7 新增的容量循环量测与测试结束自动断流功能，TST-PCM-100DSR 在安全性与测试覆盖度上进一步提升，是锂电保护板开发与质检环节的理想工具。
本文基于 TST-PCM-100DSR相关应用整理，如有需要可以咨询深圳市威伯电子科技。
